ATIVIDADE PRÁTICA – SANEAMENTO AMBIENTAL

Exercício 1 – Dimensionamento sistema

Parte I

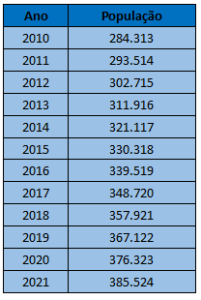

Fazer a projeção populacional para o ano 2.035 de uma cidade que tem os seguintes dados:

Analisar os dados da tabela e criar um gráfico no excel. Indicar:

Ajuste linear

– Indicar o gráfico de dispersão;

– Formatar a linha de tendência;

– Apresentar a equação no gráfico;

– Determinar a população projetada para o ano de 2035.

Ajuste Exponencial

– Indicar o gráfico de dispersão;

– Formatar a linha de tendência;

– Apresentar a equação no gráfico;

– Determinar a população projetada para o ano de 2035.

Fazer um gráfico comparativo da população.

Parte II

Indicar a população e a vazão necessária para abastecimento, sabendo que o consumo na região da cidade é 132 l/hab.dia. Neste sistema há 25% de perdas físicas. Considere que o coeficiente de maior consumo (k1) é 1,2 e a hora de maior consumo é 1,8.

Faça duas tabelas comparativas com os dados de entrada e os valores de vazão em l/s, m³/ dia e m³/ano.

Exercício 2 – Tratamento de água

Parte I

Dimensionar uma Estação de Tratamento de água para a população obtida no exercício 1.

Apresente na tabela de saída os seguintes dados:

Utilizando a equação para determinação do sistema produtor:

Utilizando a equação para determinação do sistema distribuidor:

Apresente a tabela de saída, com os dados da população e vazões.

Dados do corpo hídrico onde serão obtidas as vazões:

– Vazão Q95 = 1.800 l/s;

– Vazão cheia = 25.000 l/s;

– Distância do local até a ETA 1.300m;

– Desnível geométrico de 55 m;

– Obtenção 24 horas

Determinar:

– Comprimento da barragem de nível (linear com altura 0,5m);

– Diâmetro da adutora – diâmetro econômico de Bresse:

Utilize os valores de k para DN900 e DN 1500.

– Pressão adutora (teste para os dois valores de DN).

– Utilize C = 140 (determinar a perda de carga)

Parte II

Dimensionar o agitador para a mistura rápida mecânica, se forem turbinas axiais com KT = 5.

Considere:

– TDH < 5s;

– 2 metros de altura;

– Indique a rotação e potência, utilizando as equações:

Informações Finais:

O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

– Exercícios devem estar legíveis;

– Deve conter todos os elementos solicitados;

– Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.
