ROTEIRO DE AULA PRÁTICA – ROTEADORES E ROTEAMENTO – U2 ROTEADORES E ROTEAMENTO COM BASE EM TCP/IP – A1 CONFIGURANDO ROTAS

ROTEADORES E ROTEAMENTO

ROTEIRO DE AULA PRÁTICA

Disciplina: Roteadores e Roteamento
Unidade: U2 Roteadores e Roteamento com Base em TCP/IP
Aula: A1 Configurando Rotas

OBJETIVOS

Criar uma rede simulando a arquitetura TCP/IP, configurar endereços IP, gateways e realizar testes de conectividade entre sub-redes usando roteadores.

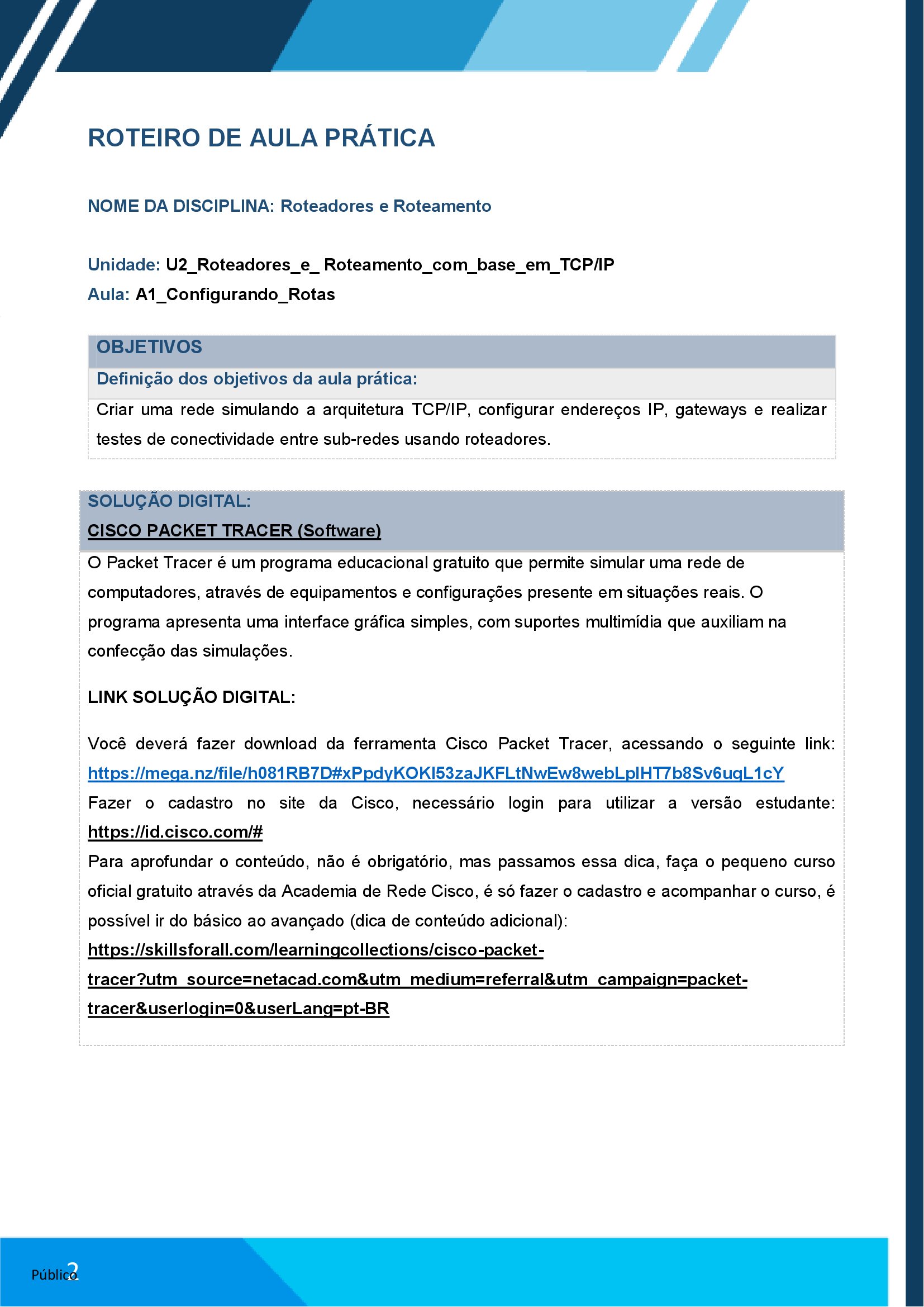

SOLUÇÃO DIGITAL

Cisco Packet Tracer (Software)
Programa educacional gratuito que permite simular redes de computadores com equipamentos e configurações reais. Possui interface gráfica simples e suporte multimídia.

Links:

• Download: https://mega.nz/file/h081RB7D#xPpdyKOKI53zaJKFLtNwEw8webLplHT7b8Sv6uqL1cY

• Cadastro Cisco: https://id.cisco.com/#

• Curso opcional:
  https://skillsforall.com/learningcollections/cisco-packet-tracer

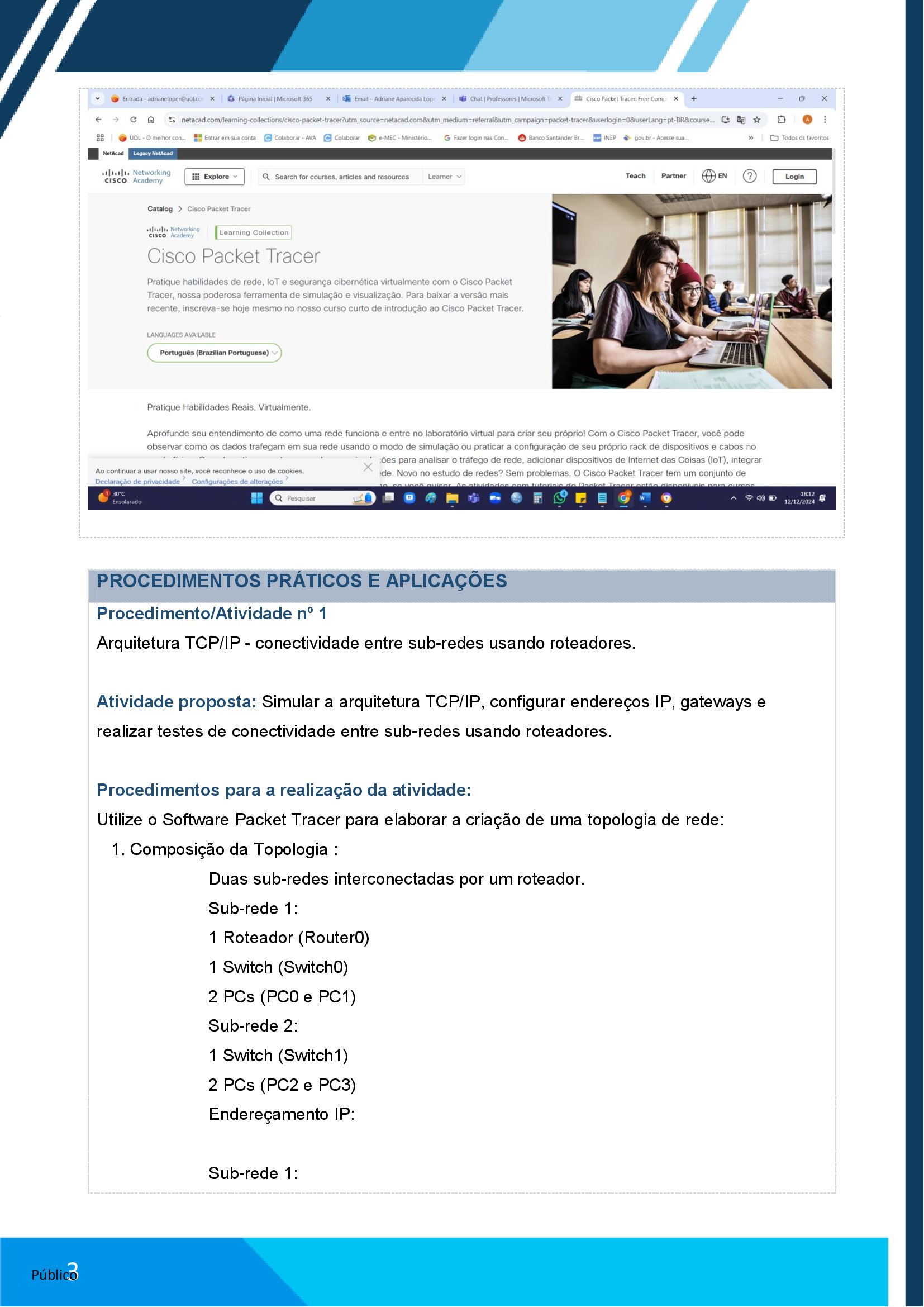

PROCEDIMENTOS PRÁTICOS E APLICAÇÕES

Atividade 1

Arquitetura TCP/IP – conectividade entre sub-redes usando roteadores.

Proposta:
Simular a arquitetura TCP/IP, configurar endereços IP, gateways e testar conectividade entre sub-redes.

1. COMPOSIÇÃO DA TOPOLOGIA

Duas sub-redes interconectadas por um roteador.

Sub-rede 1:

• 1 Roteador (Router0)

• 1 Switch (Switch0)

• 2 PCs (PC0 e PC1)

Sub-rede 2:

• 1 Switch (Switch1)

• 2 PCs (PC2 e PC3)

2. ENDEREÇAMENTO IP

Sub-rede 1:

• Rede: 192.168.1.0/24

• Gateway: 192.168.1.1

• PC0: 192.168.1.2

• PC1: 192.168.1.3

Sub-rede 2:

• Rede: 192.168.2.0/24

• Gateway: 192.168.2.1

• PC2: 192.168.2.2

• PC3: 192.168.2.3

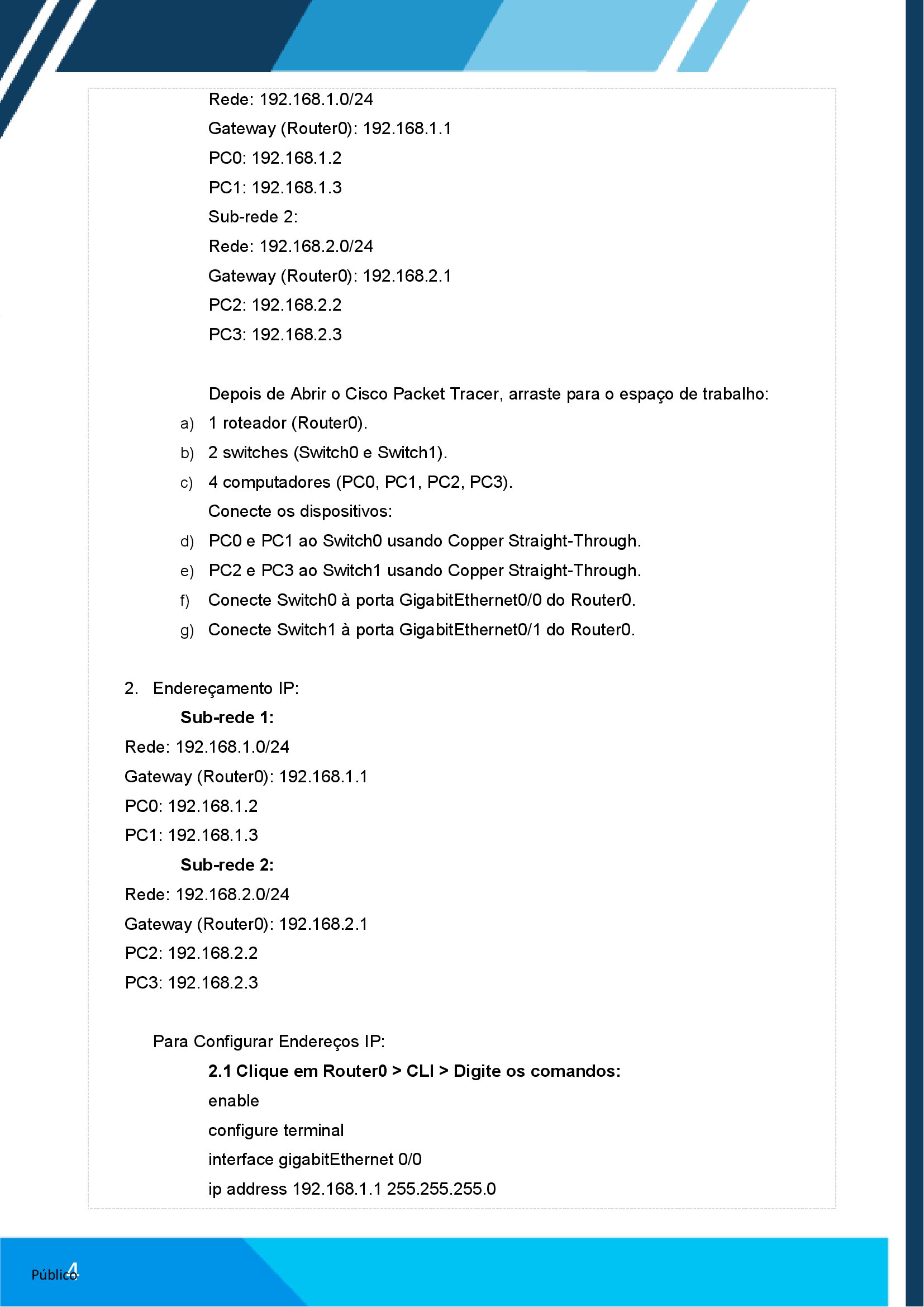

3. MONTAGEM DA REDE

Após abrir o Packet Tracer:

Dispositivos:

• 1 roteador (Router0)

• 2 switches (Switch0 e Switch1)

• 4 PCs (PC0, PC1, PC2, PC3)

Conexões:

• PC0 e PC1 → Switch0 (cabo straight-through)

• PC2 e PC3 → Switch1 (cabo straight-through)

• Switch0 → GigabitEthernet0/0 do roteador

• Switch1 → GigabitEthernet0/1 do roteador

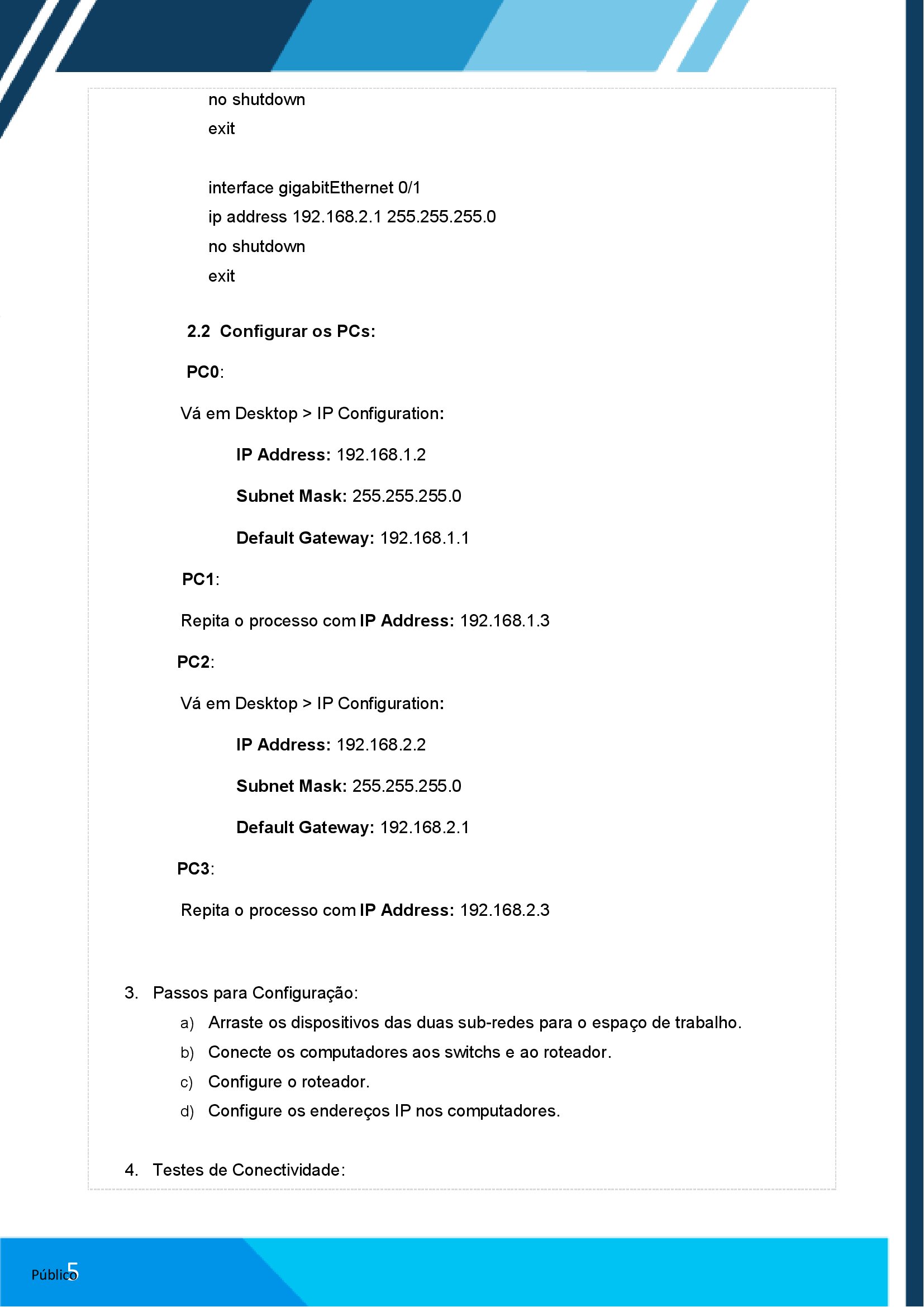

4. CONFIGURAÇÃO DO ROTEADOR

5. CONFIGURAÇÃO DOS PCs

PC0:

• IP: 192.168.1.2

• Máscara: 255.255.255.0

• Gateway: 192.168.1.1

PC1:

• IP: 192.168.1.3

• Máscara: 255.255.255.0

• Gateway: 192.168.1.1

PC2:

• IP: 192.168.2.2

• Máscara: 255.255.255.0

• Gateway: 192.168.2.1

PC3:

• IP: 192.168.2.3

• Máscara: 255.255.255.0

• Gateway: 192.168.2.1

6. PASSOS GERAIS

1. Inserir dispositivos

2. Conectar equipamentos

3. Configurar roteador

4. Configurar IPs dos PCs

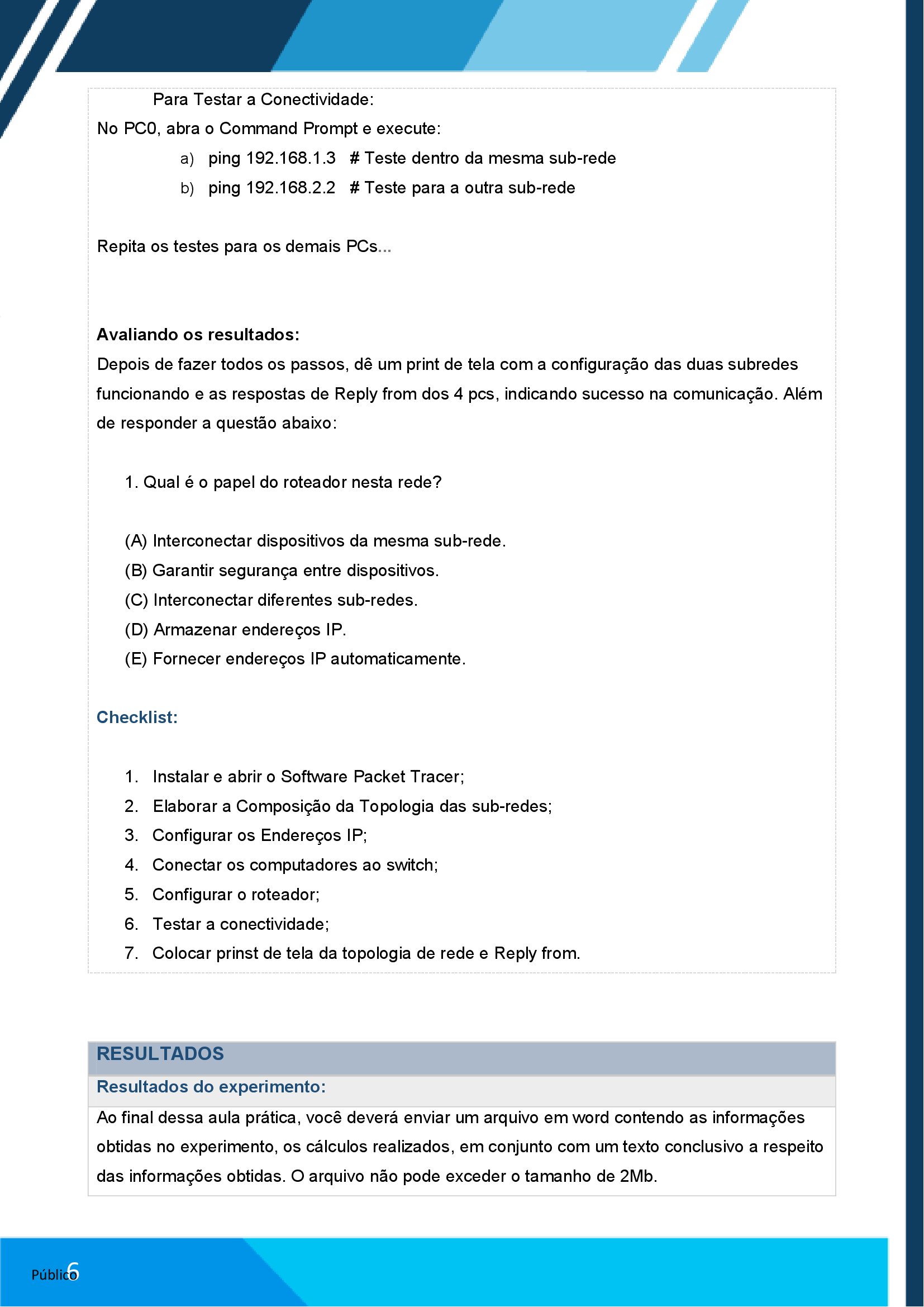

7. TESTES DE CONECTIVIDADE

No PC0:

• ping 192.168.1.3 (mesma rede)

• ping 192.168.2.2 (outra rede)

Repetir testes nos demais PCs.

AVALIAÇÃO DOS RESULTADOS

• Tirar print da topologia funcionando

• Mostrar respostas “Reply from” dos 4 PCs

• Confirmar comunicação entre sub-redes

Questão:

Qual é o papel do roteador nesta rede?

(A) Interconectar dispositivos da mesma sub-rede
(B) Garantir segurança entre dispositivos
(C) Interconectar diferentes sub-redes
(D) Armazenar endereços IP
(E) Fornecer endereços IP automaticamente

CHECKLIST

1. Instalar e abrir o Packet Tracer

2. Criar topologia

3. Configurar IPs

4. Conectar dispositivos

5. Configurar roteador

6. Testar conectividade

7. Inserir prints da rede e testes

RESULTADOS

Entrega:

• Arquivo em Word

• Informações do experimento

• Prints de tela

• Texto conclusivo

• Tamanho máximo: 2 MB

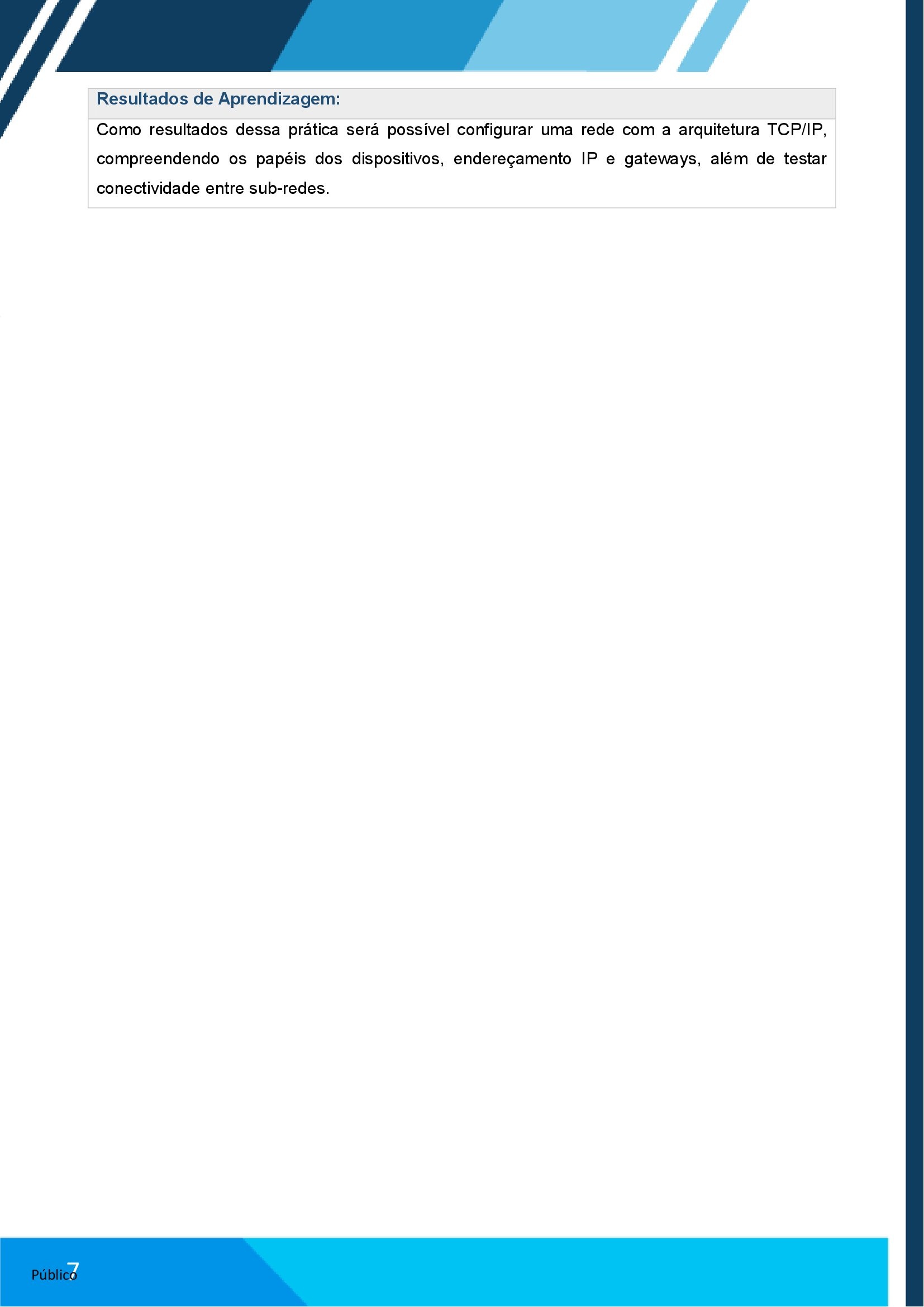

RESULTADOS DE APRENDIZAGEM

• Configurar rede TCP/IP

• Compreender função dos dispositivos

• Trabalhar com endereçamento IP e gateway

• Testar conectividade entre sub-redes
