ROTEIRO DE AULA PRÁTICA – ANÁLISE ORIENTADO A OBJETOS

⚠️ATENÇÃO: Recomenda-se que o aluno modifique o conteúdo para evitar qualquer forma de cópia. Não nos responsabilizamos por eventuais cópias.

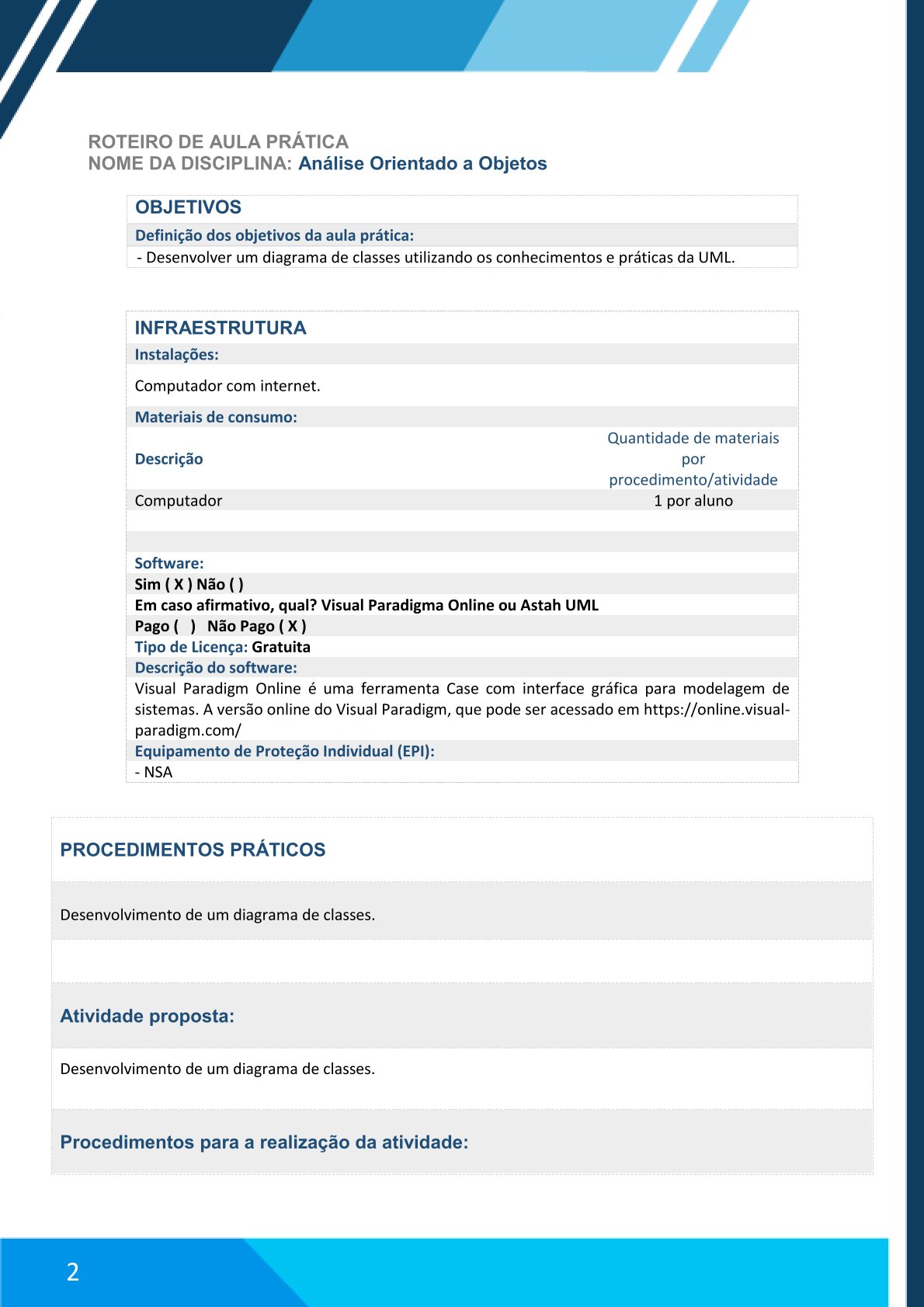

ROTEIRO DE AULA PRÁTICA

NOME DA DISCIPLINA: Análise Orientado a Objetos

OBJETIVOS

Definição dos objetivos da aula prática:

• Desenvolver um diagrama de classes utilizando os conhecimentos e práticas da UML.

INFRAESTRUTURA

Instalações:

• Computador com internet.

Materiais de Consumo:

Descrição:

• Computador

Quantidade de Materiais por Procedimento/Atividade:

• 1 por aluno

Software:

• Sim ( X ) Não ( )

• Em caso afirmativo, qual? Visual Paradigm Online ou Astah UML

• Pago ( ) Não Pago ( X )

• Tipo de Licença: Gratuita

Descrição do Software:

• Visual Paradigm Online é uma ferramenta CASE com interface gráfica para modelagem de sistemas.

• A versão online do Visual Paradigm pode ser acessada em:
  👉 https://online.visual-paradigm.com/

Equipamento de Proteção Individual (EPI):

• NSA

PROCEDIMENTOS PRÁTICOS

Desenvolvimento de um Diagrama de Classes

Atividade Proposta:

• Desenvolvimento de um diagrama de classes.

Procedimentos para a Realização da Atividade:

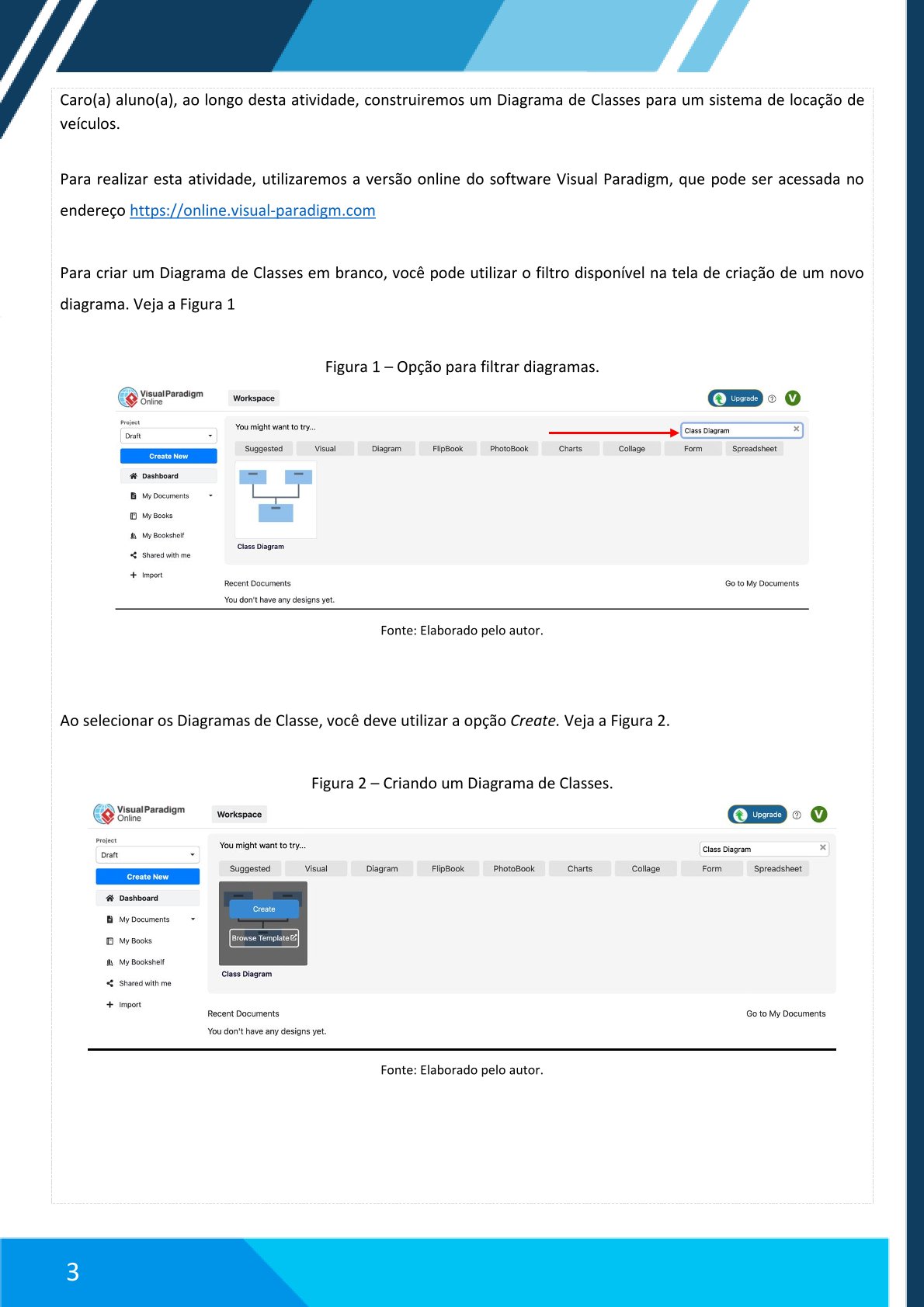

Caro(a) aluno(a), ao longo desta atividade, construiremos um Diagrama de Classes para um sistema de locação de veículos.

Para realizar esta atividade, utilizaremos a versão online do software Visual Paradigm, que pode ser acessada no endereço:
👉 https://online.visual-paradigm.com

Para criar um Diagrama de Classes em branco, você pode utilizar o filtro disponível na tela de criação de um novo diagrama.
Veja a Figura 1

Figura 1 – Opção para filtrar diagramas.
Fonte: Elaborado pelo autor.

Ao selecionar os Diagramas de Classe, você deve utilizar a opção Create.
Veja a Figura 2

Figura 2 – Criando um Diagrama de Classes.
Fonte: Elaborado pelo autor.

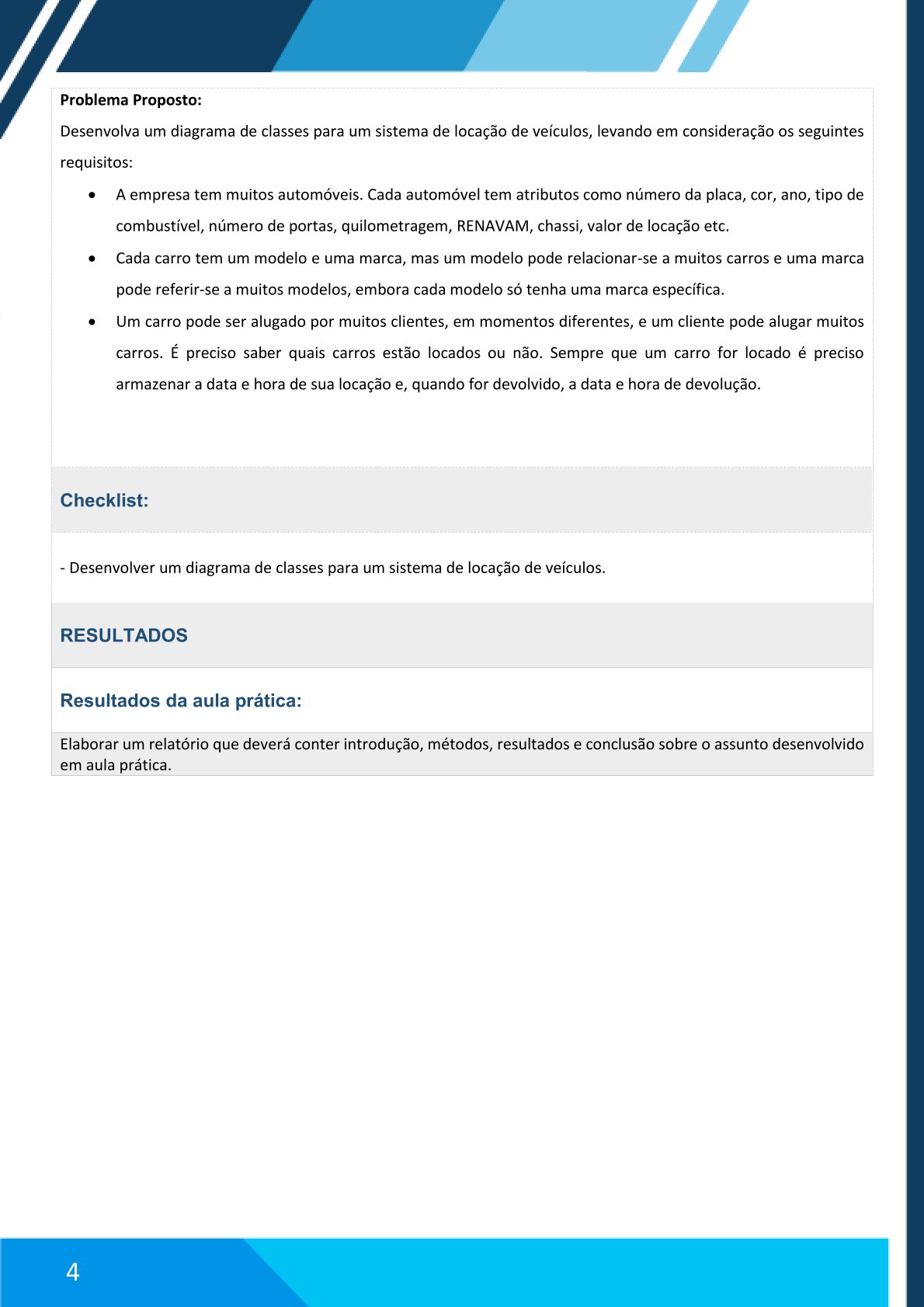

Problema Proposto:

Desenvolva um Diagrama de Classes para um sistema de locação de veículos, levando em consideração os seguintes requisitos:

• A empresa tem muitos automóveis.
  Cada automóvel tem atributos como:
  número da placa, cor, ano, tipo de combustível, número de portas, quilometragem, RENAVAM, chassi, valor de locação, etc.

• Cada carro tem um modelo e uma marca, mas:

  • Um modelo pode relacionar-se a muitos carros.

  • Uma marca pode referir-se a muitos modelos.

  • Cada modelo tem apenas uma marca específica.

• Um carro pode ser alugado por muitos clientes, em momentos diferentes, e um cliente pode alugar muitos carros.

• É preciso saber quais carros estão locados ou não.

• Sempre que um carro for locado, é preciso armazenar:

  • Data e hora da locação

  • Data e hora da devolução (quando o carro for devolvido)

Checklist:

• Desenvolver um diagrama de classes para um sistema de locação de veículos.

RESULTADOS

Resultados da aula prática:

• Elaborar um relatório que deverá conter:

  • Introdução

  • Métodos

  • Resultados

  • Conclusão sobre o assunto desenvolvido em aula prática
