Orientações para o Desenho
Atividade Extensionista 01: Projeto de Pequena Escala

Definição de Projeto Arquitetônico

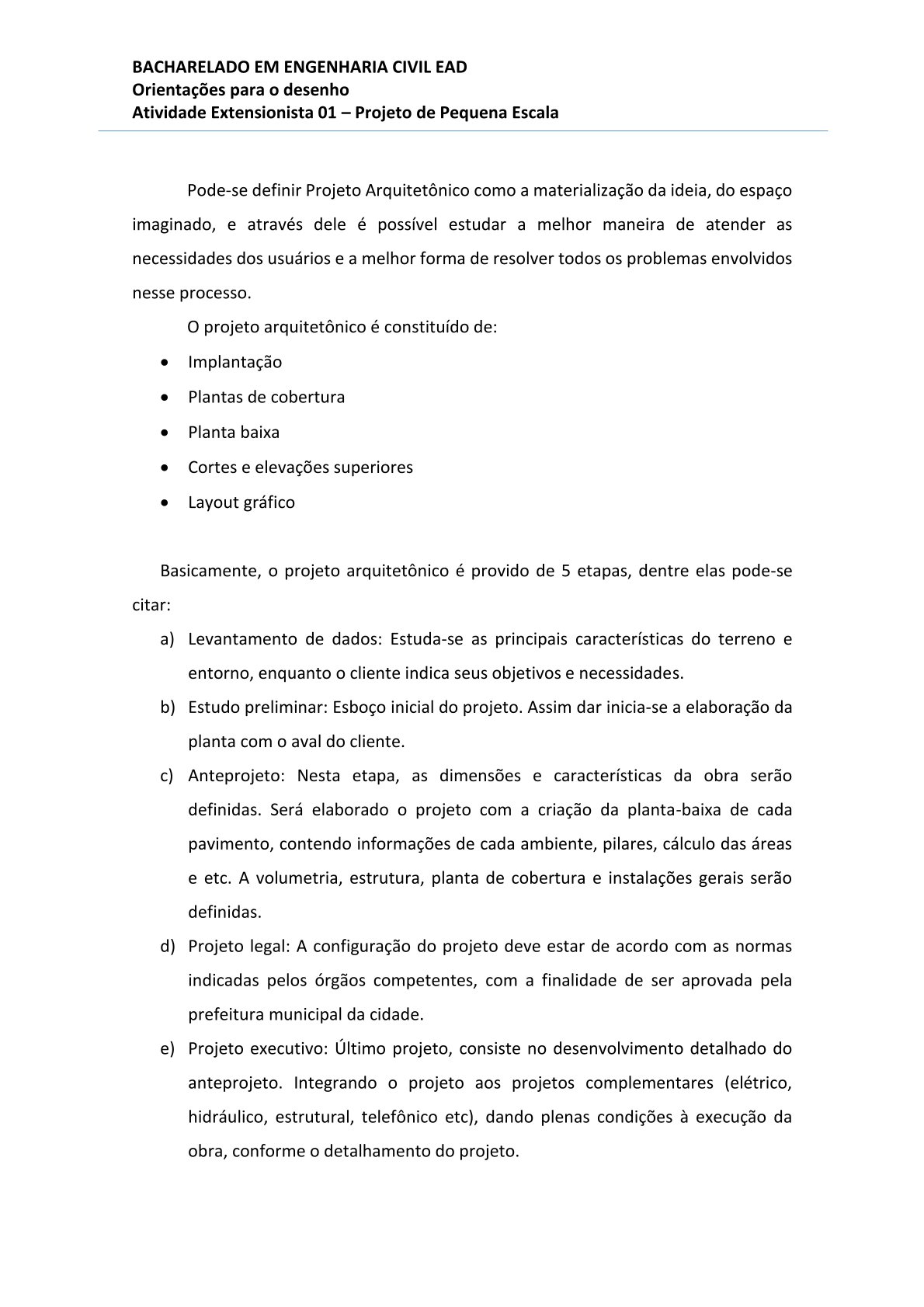

Pode-se definir Projeto Arquitetônico como a materialização da ideia, do espaço imaginado. Através dele é possível estudar a melhor maneira de:

• Atender as necessidades dos usuários;

• Resolver todos os problemas envolvidos nesse processo.

Elementos que Constituem o Projeto Arquitetônico

• Implantação

• Plantas de cobertura

• Planta baixa

• Cortes e elevações superiores

• Layout gráfico

Etapas do Projeto Arquitetônico

a) Levantamento de dados:

Estudo das principais características do terreno e entorno. O cliente indica seus objetivos e necessidades.

b) Estudo preliminar:

Esboço inicial do projeto. Dá-se início à elaboração da planta com o aval do cliente.

c) Anteprojeto:

Dimensões e características da obra são definidas. Elaboração do projeto com planta baixa de cada pavimento, informações de ambientes, pilares, cálculo de áreas etc. Também são definidas:

• Volumetria

• Estrutura

• Planta de cobertura

• Instalações gerais

d) Projeto legal:

O projeto deve estar de acordo com normas dos órgãos competentes, com o objetivo de aprovação pela prefeitura.

e) Projeto executivo:

Desenvolvimento detalhado do anteprojeto. Integra o projeto aos complementares (elétrico, hidráulico, estrutural, telefônico etc.), permitindo a execução da obra conforme o detalhamento.

Objetivo da Atividade

Nesta atividade será realizado:

• O levantamento de dados

• Um esboço do projeto, já na forma de planta pavimento tipo (vista superior)

Papel de Desenho

Recomendação:

Utilizar folhas para desenho técnico com dimensões padronizadas segundo a NBR 10068 – ABNT.

Posições permitidas da folha:

• Vertical (Retrato)

• Horizontal (Paisagem)

Organização da Folha A3 (conforme NBR 6492 – ABNT)

Dimensões de margens:

• Margem lateral esquerda: 25 mm

• Margens superior, inferior e lateral direita: 7 mm

Regiões do desenho:

• Duas áreas de 105 mm a partir da margem esquerda

• Região da legenda e informações do projeto: 178 mm

Observações:

• 185 mm = 178 mm + 7 mm (margem)

• 130 mm = 105 mm (área de desenho) + 25 mm (margem)

Trabalhando com Escalas

Critérios para escolha da escala:

A) Tamanho do objeto a representar
B) Dimensões do papel
C) Clareza do desenho

Exemplo prático com papel A3 (29,7 cm x 42,0 cm):

Deseja-se representar uma grandeza de 20 metros:

– Escala 1:10 →

20 m × 1/10 = 2 metros → Muito grande para o papel A3

– Escala 1:50 →

20 m × 1/50 = 0,4 metros (40 cm) → Adequado

– Escala real:

Escala 1:1 (sem redução)

Régua Escala

As réguas-escalas:

• Têm seção triangular

• Possuem 6 escalas gráficas diferentes

• As faces são identificadas por cores

• É necessário verificar a face correta antes do uso para evitar erro na escala
