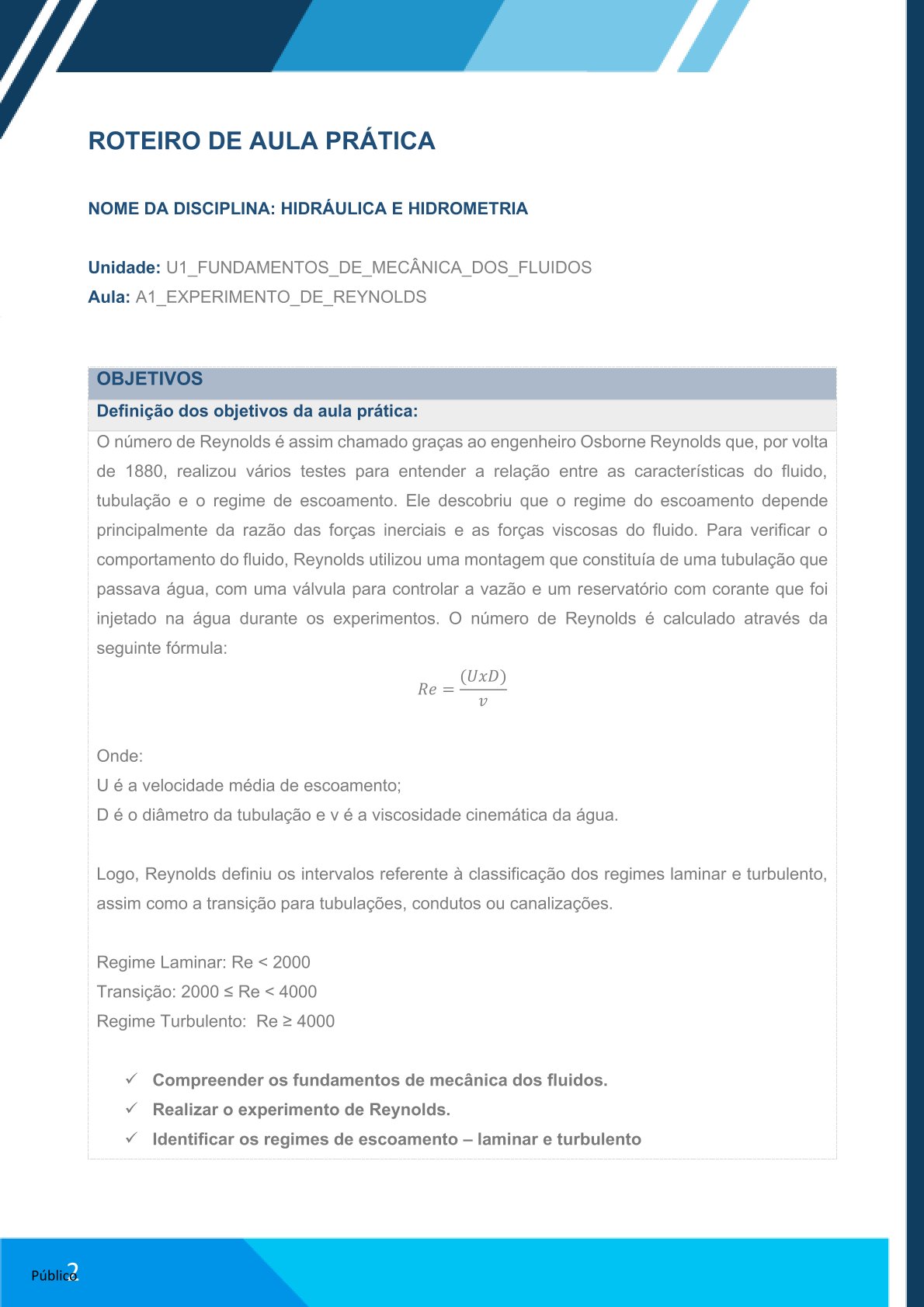

ROTEIRO DE AULA PRÁTICA


NOME DA DISCIPLINA:

HIDRÁULICA E HIDROMETRIA

Unidade:

U1_FUNDAMENTOS_DE_MECÂNICA_DOS_FLUIDOS

Aula:

A1_EXPERIMENTO_DE_REYNOLDS


OBJETIVOS

Definição dos objetivos da aula prática:

O número de Reynolds é assim chamado graças ao engenheiro Osborne Reynolds que, por volta de 1880, realizou vários testes para entender a relação entre as características do fluido, tubulação e o regime de escoamento. Ele descobriu que o regime do escoamento depende principalmente da razão das forças inerciais e as forças viscosas do fluido.

Para verificar o comportamento do fluido, Reynolds utilizou uma montagem que constituía de uma tubulação que passava água, com uma válvula para controlar a vazão e um reservatório com corante que foi injetado na água durante os experimentos.

O número de Reynolds é calculado através da seguinte fórmula:

Re = (U x D) / v

Onde:

  • U é a velocidade média de escoamento

  • D é o diâmetro da tubulação

  • v é a viscosidade cinemática da água

Reynolds definiu os intervalos referentes à classificação dos regimes:

  • Regime Laminar: Re < 2000

  • Transição: 2000 ≤ Re < 4000

  • Regime Turbulento: Re ≥ 4000

Objetivos da aula:
✓ Compreender os fundamentos de mecânica dos fluidos.
✓ Realizar o experimento de Reynolds.
✓ Identificar os regimes de escoamento – laminar e turbulento


SOLUÇÃO DIGITAL

Laboratório Virtual Algetec – simulador: Experimento de Reynolds – ID 762

O laboratório virtual é uma plataforma para simulação de procedimentos em laboratório e deve ser acessado preferencialmente por computador.


PROCEDIMENTOS PRÁTICOS E APLICAÇÕES

Procedimento/Atividade nº 1

Inserir o nome do experimento:
Experimento de Reynolds

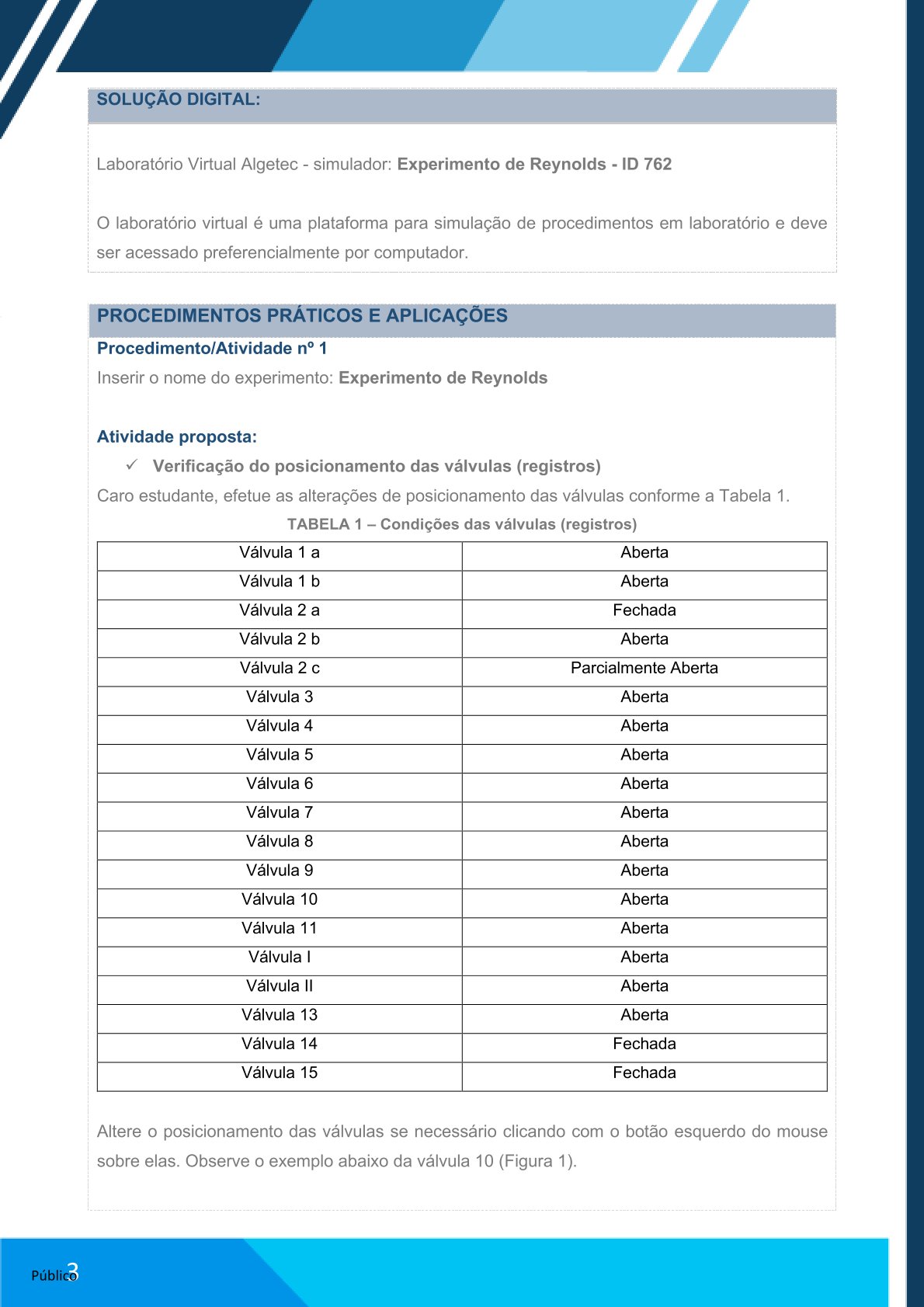

Atividade proposta:
✓ Verificação do posicionamento das válvulas (registros)


TABELA 1 – Condições das válvulas (registros)

VálvulaPosição
Válvula 1 aAberta
Válvula 1 bAberta
Válvula 2 aFechada
Válvula 2 bAberta
Válvula 2 cParcialmente Aberta
Válvula 3Aberta
Válvula 4Aberta
Válvula 5Aberta
Válvula 6Aberta
Válvula 7Aberta
Válvula 8Aberta
Válvula 9Aberta
Válvula 10Aberta
Válvula 11Aberta
Válvula IAberta
Válvula IIAberta
Válvula 13Aberta
Válvula 14Fechada
Válvula 15Fechada

AÇÕES

  • Altere o posicionamento das válvulas conforme necessário.

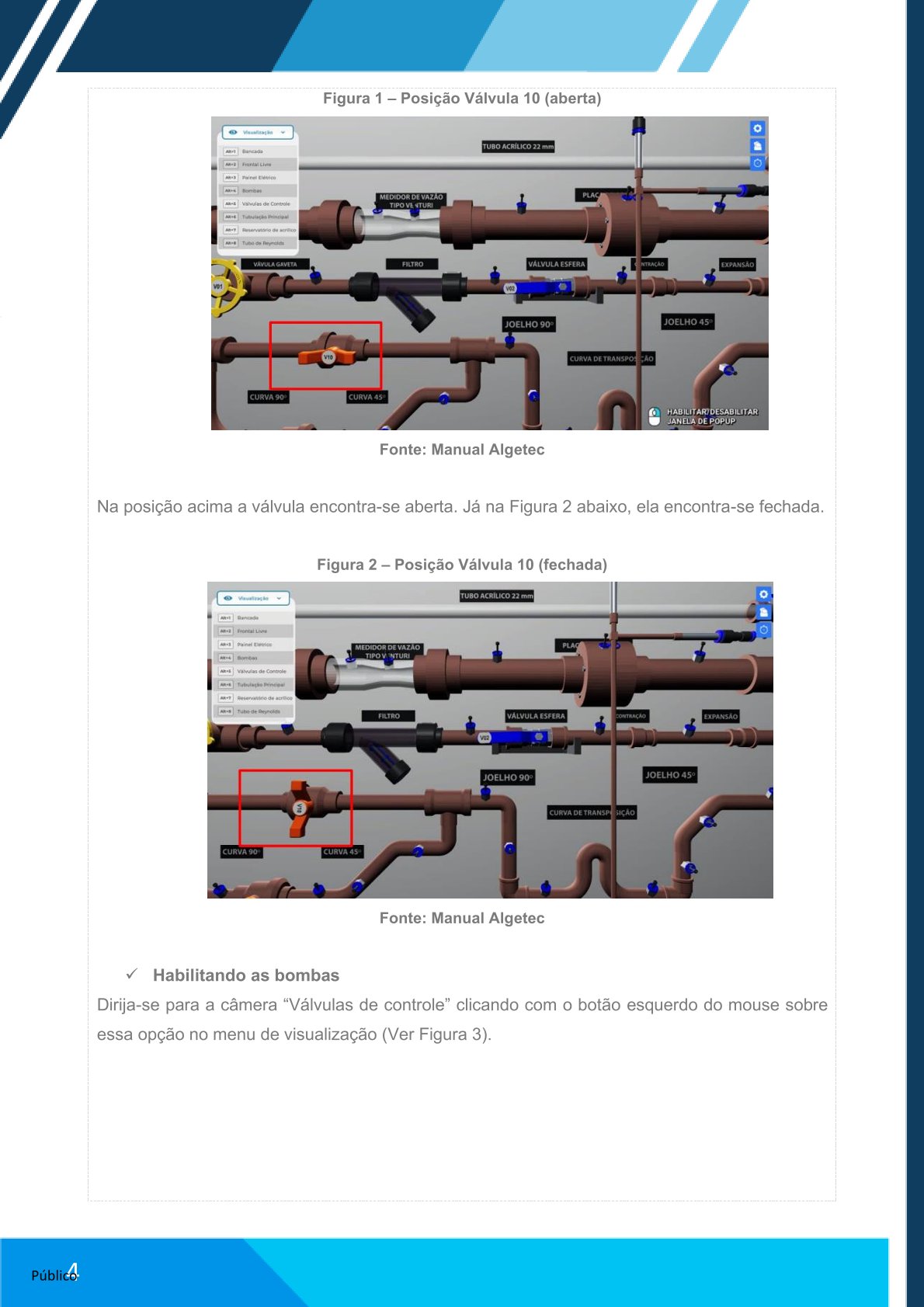

  • Observe os exemplos das válvulas abertas e fechadas (Figuras 1 e 2).

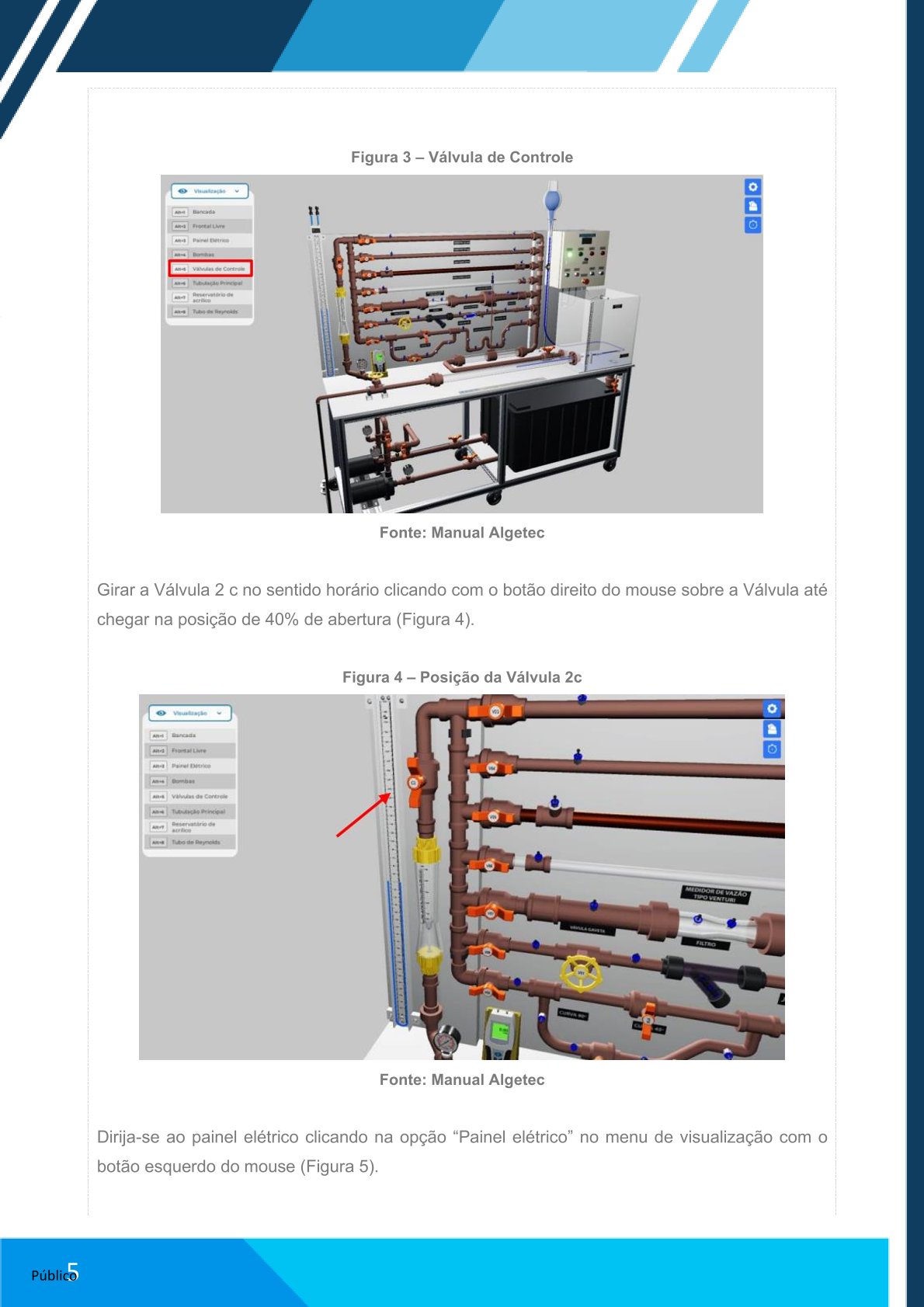

  • Dirija-se à câmera “Válvulas de controle”.

  • Gire a válvula 2c até 40% de abertura.

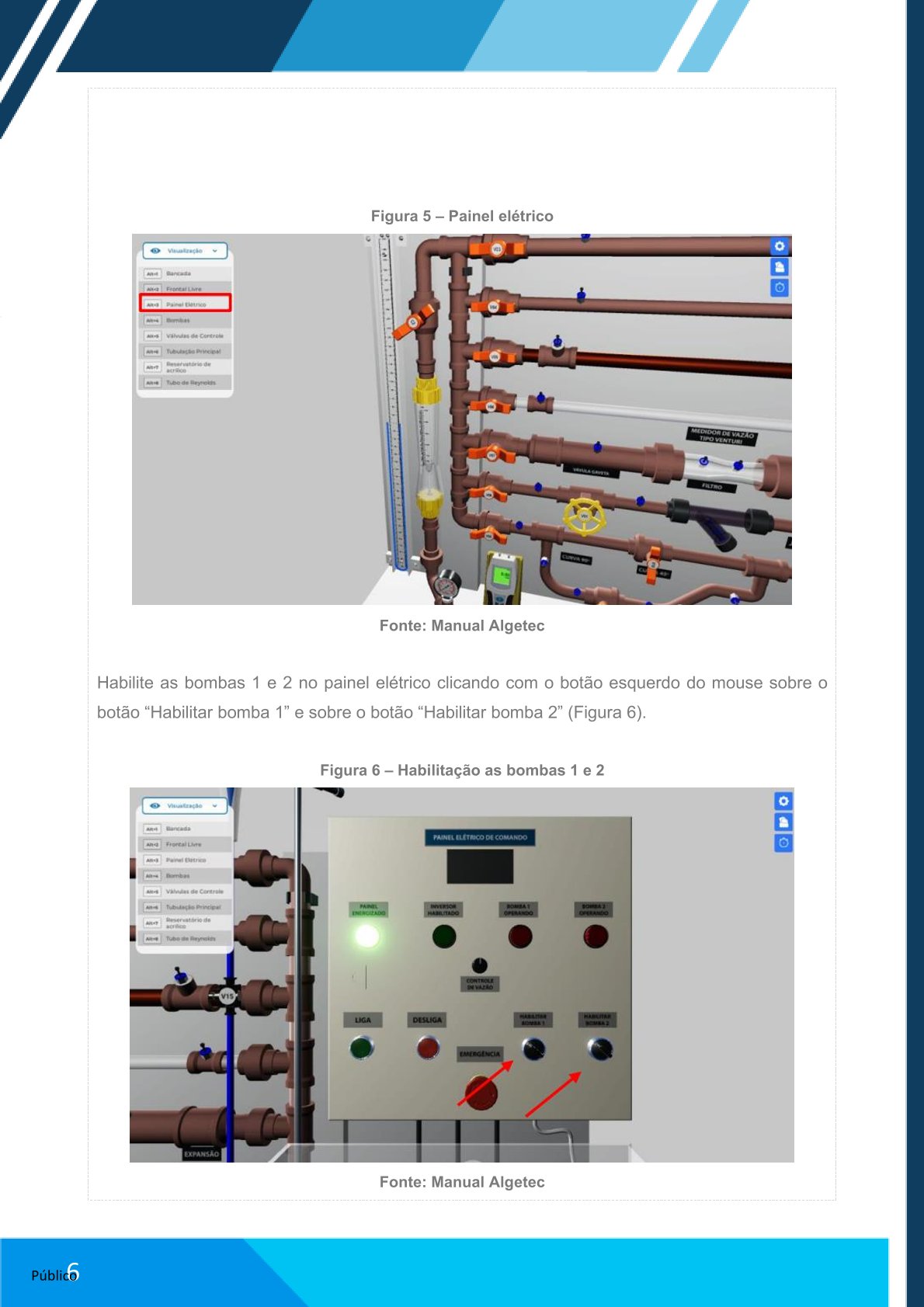

  • Acesse o “Painel elétrico”.

  • Habilite as bombas 1 e 2 no painel elétrico.

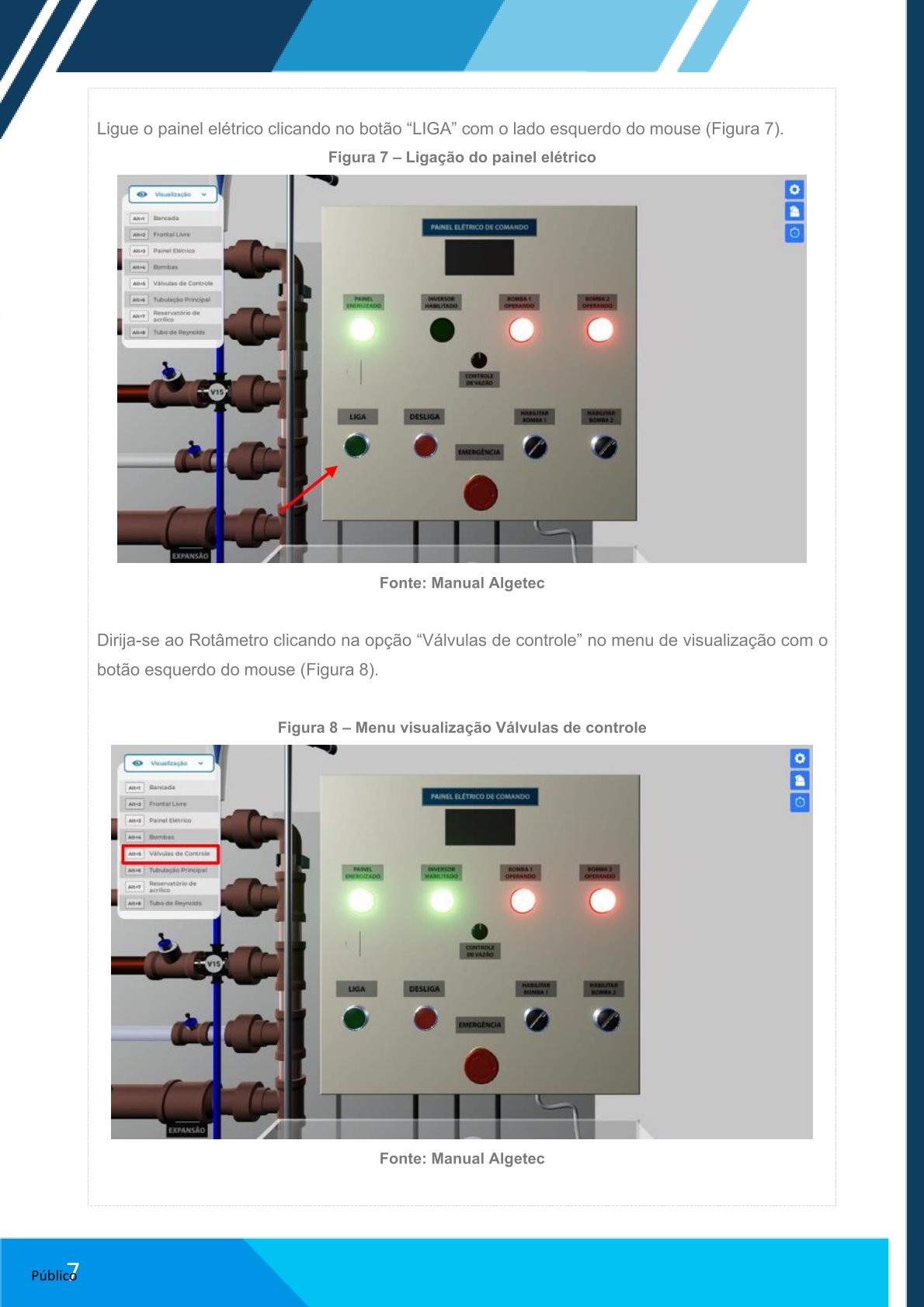

  • Ligue o painel clicando no botão “LIGA”.

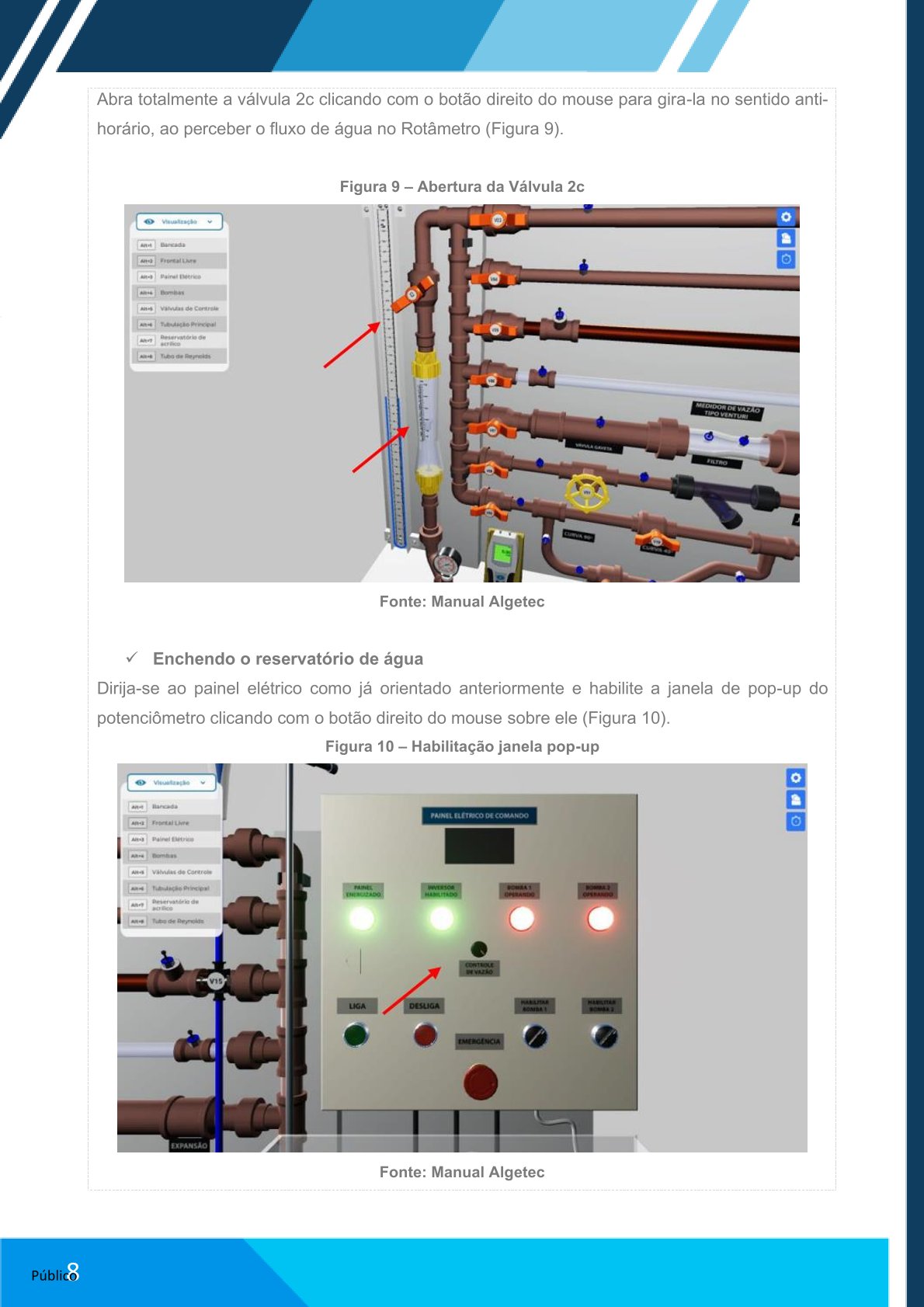

  • Acesse o Rotâmetro e abra totalmente a válvula 2c.

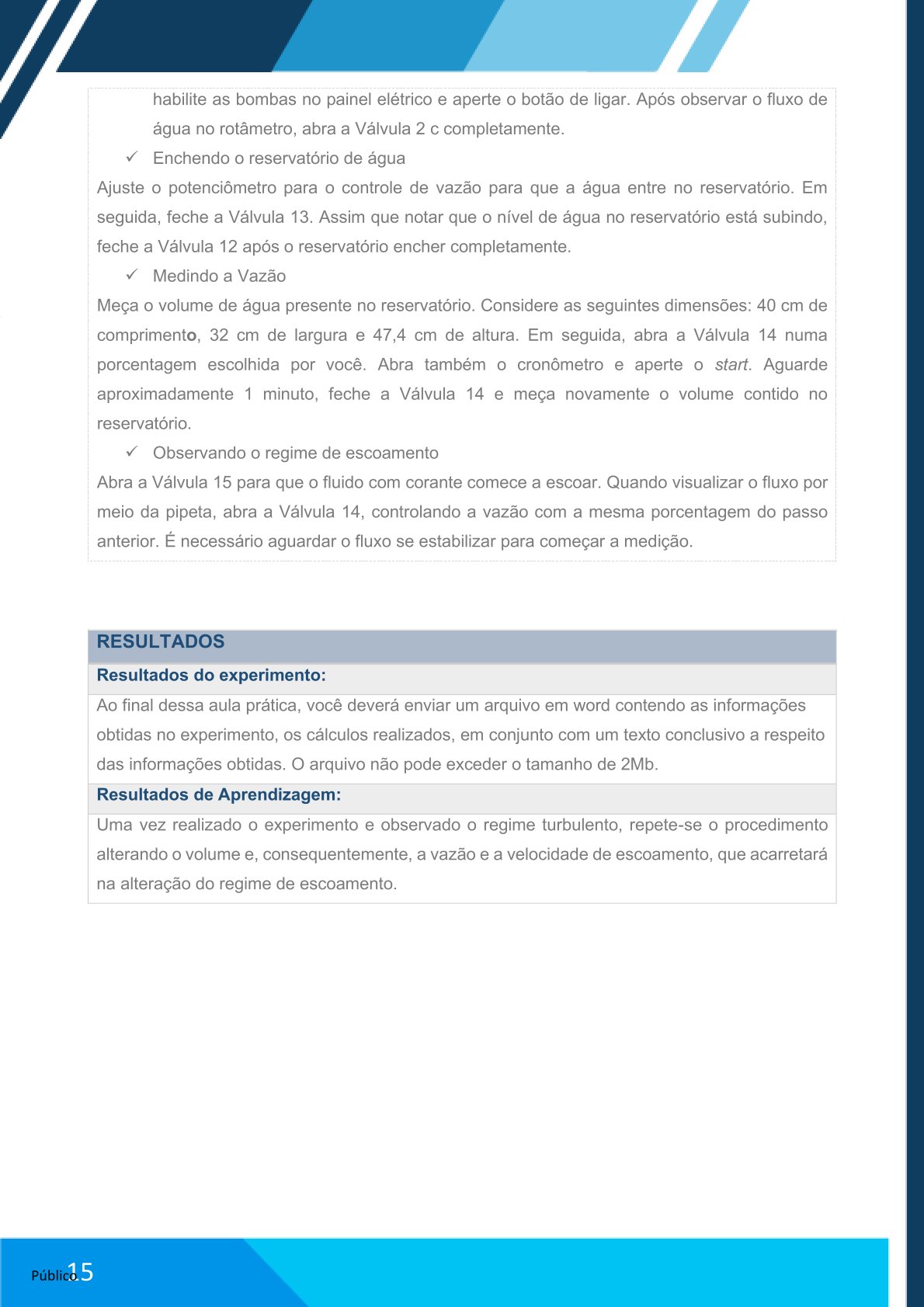

ENCHENDO O RESERVATÓRIO DE ÁGUA

  • Habilite o potenciômetro com clique direito.

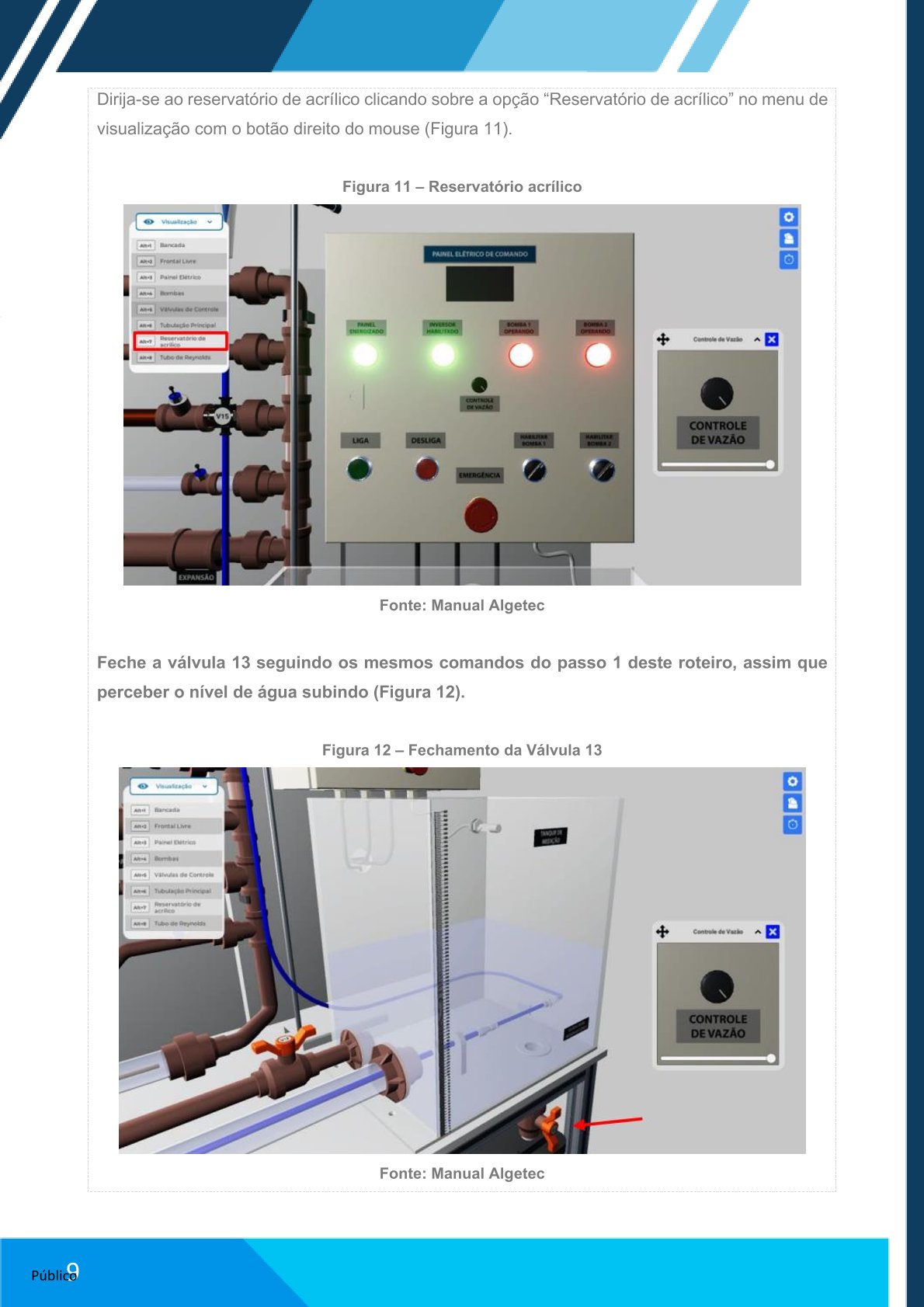

  • Vá para o “Reservatório de acrílico”.

  • Feche a válvula 13 assim que o nível de água subir.

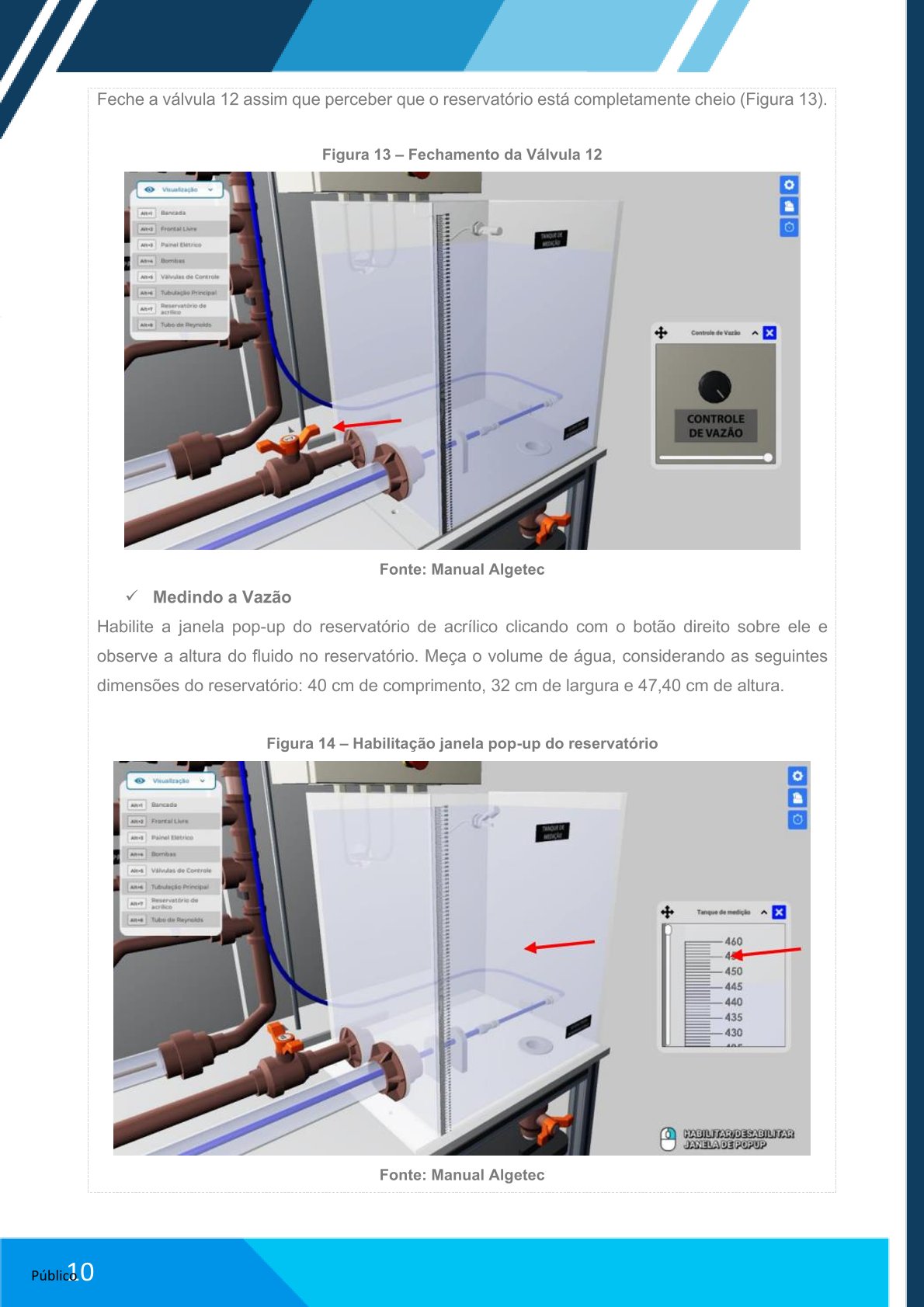

  • Feche a válvula 12 ao completar o nível de água.


MEDINDO A VAZÃO

  • Habilite a janela pop-up do reservatório.

  • Meça o volume de água (dimensões: 40 cm x 32 cm x 47,4 cm).

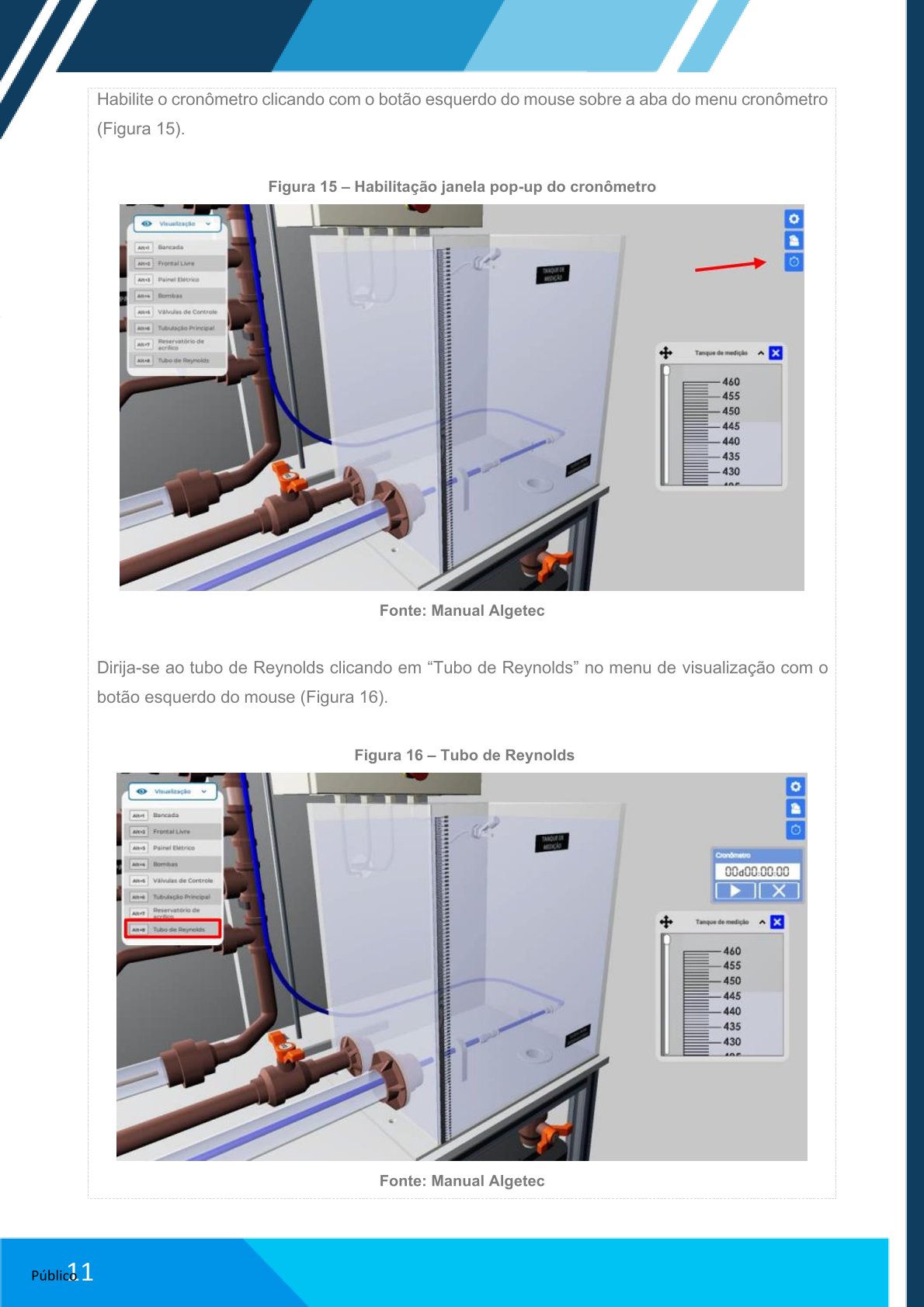

  • Acesse o cronômetro.

  • Acesse o tubo de Reynolds.

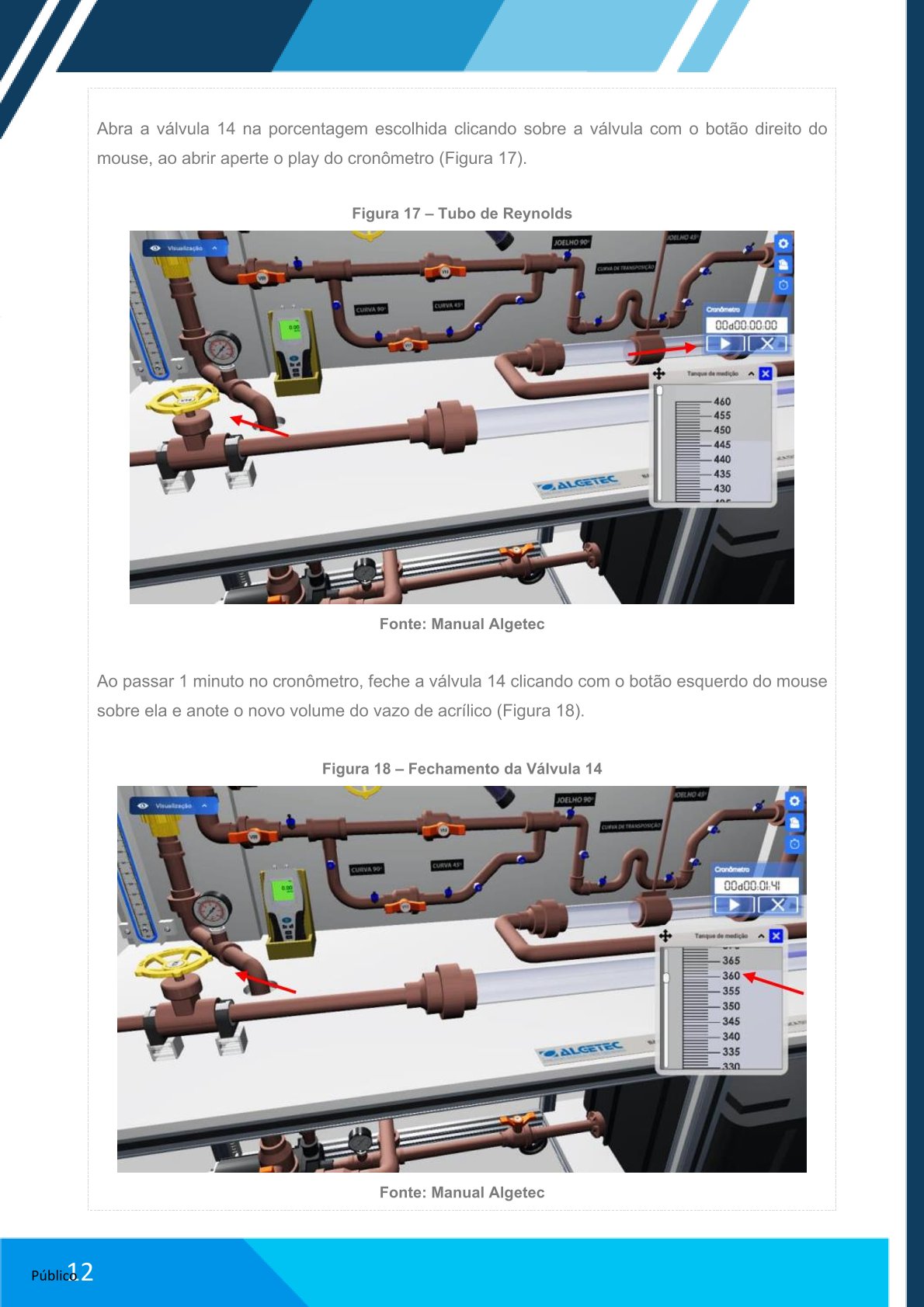

  • Abra a válvula 14 na porcentagem escolhida e inicie o cronômetro.

  • Após 1 minuto, feche a válvula 14 e meça novamente o volume.

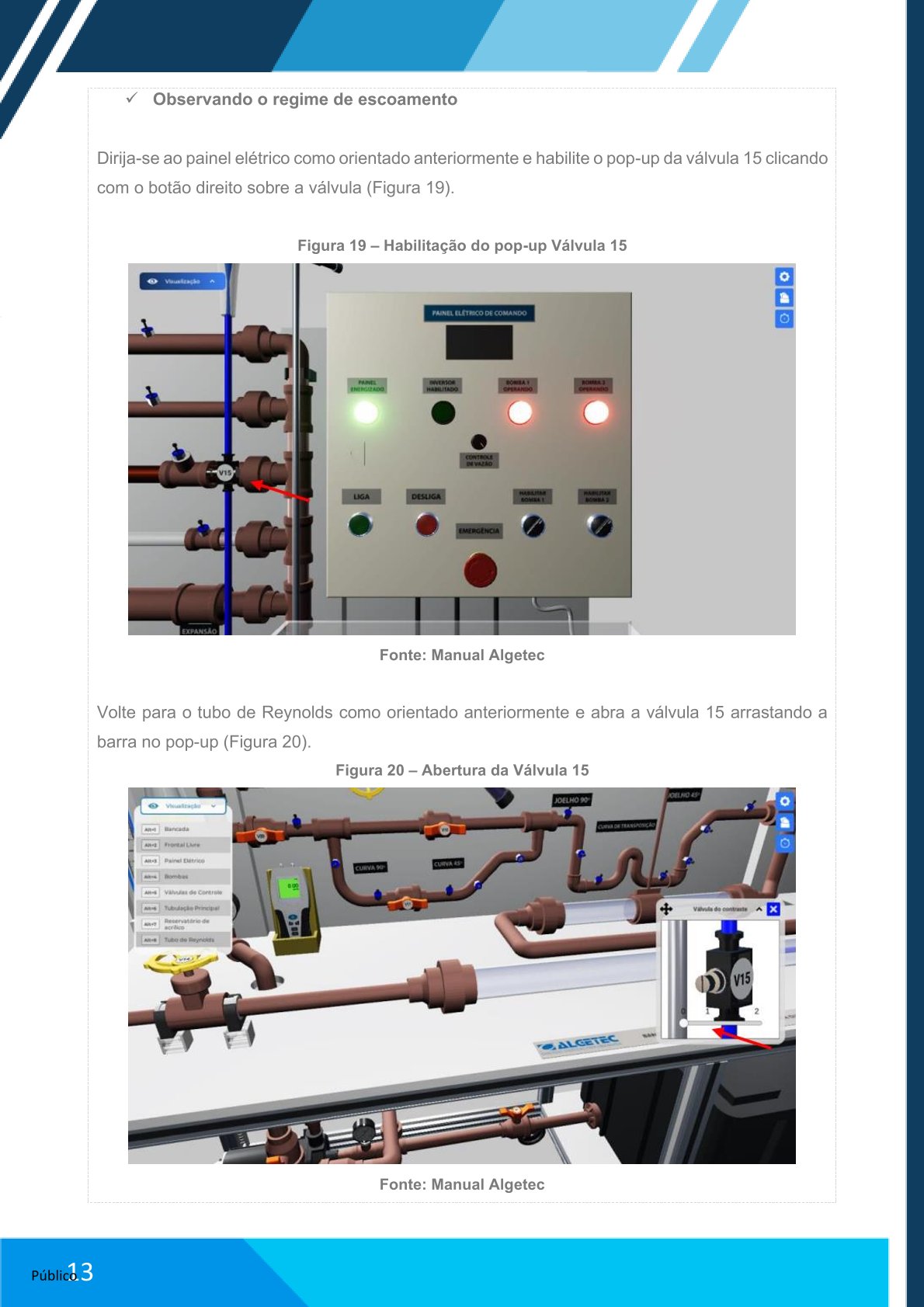

OBSERVANDO O REGIME DE ESCOAMENTO

  • Habilite o pop-up da válvula 15.

  • Volte ao tubo de Reynolds.

  • Abra a válvula 15 arrastando a barra no pop-up.

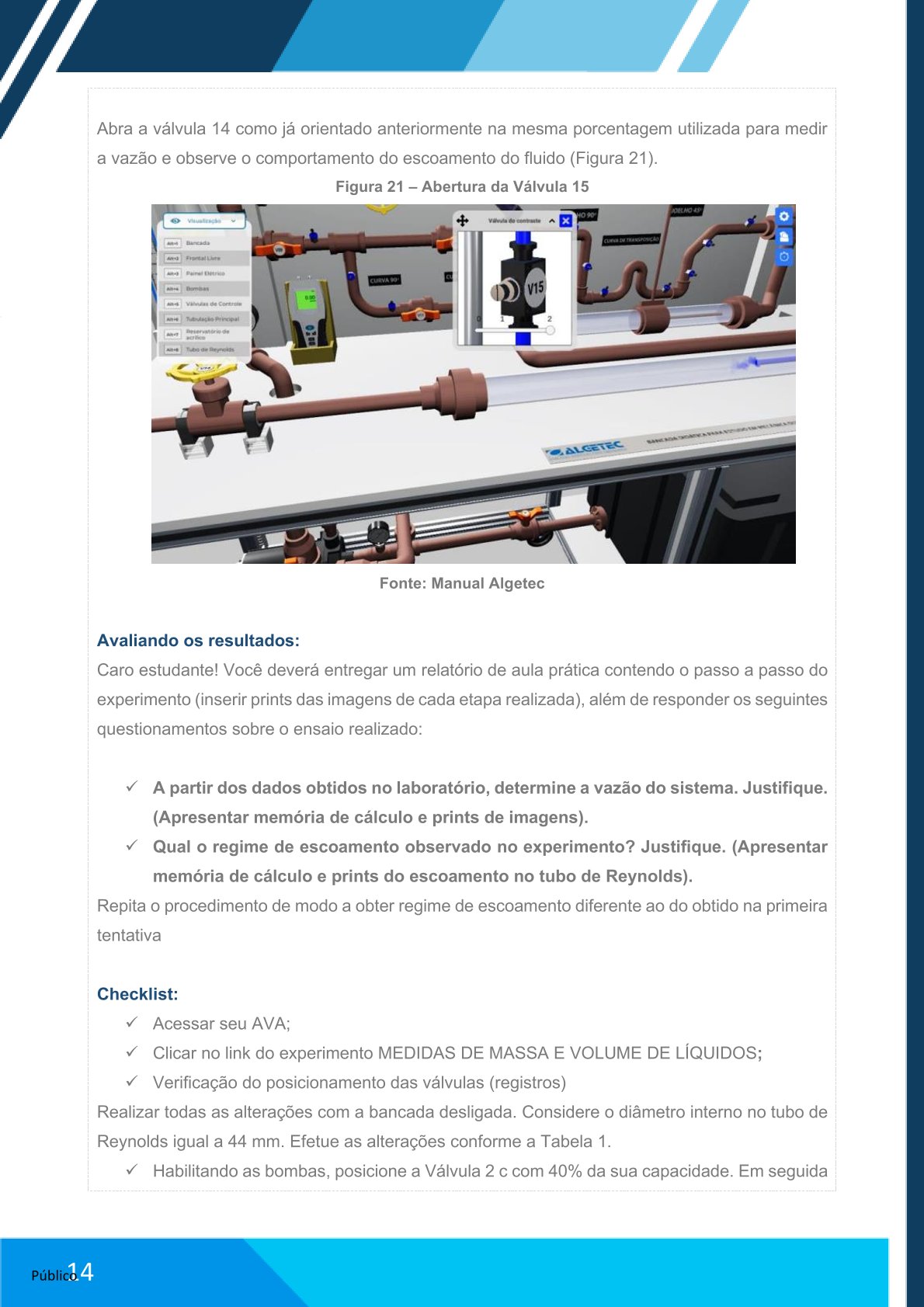

  • Abra novamente a válvula 14 e observe o comportamento do fluido.


AVALIANDO OS RESULTADOS

Você deverá entregar um relatório de aula prática contendo:

  • O passo a passo do experimento (com prints das etapas realizadas);

  • Respostas aos seguintes questionamentos:


Questionamentos:

  1. A partir dos dados obtidos no laboratório, determine a vazão do sistema. Justifique.
    (Apresentar memória de cálculo e prints das imagens)

  2. Qual o regime de escoamento observado no experimento? Justifique.
    (Apresentar memória de cálculo e prints do escoamento no tubo de Reynolds)

  3. Repita o procedimento para obter um regime de escoamento diferente ao da primeira tentativa.


CHECKLIST

✓ Acessar seu AVA;
✓ Clicar no link do experimento “MEDIDAS DE MASSA E VOLUME DE LÍQUIDOS”;
✓ Verificação do posicionamento das válvulas (realizar com a bancada desligada);
✓ Definir o diâmetro interno do tubo de Reynolds: 44 mm;
✓ Posicionar válvula 2c com 40% da capacidade e ligar as bombas;
✓ Observar fluxo no rotâmetro e abrir a válvula 2c completamente;
✓ Ajustar potenciômetro para controle da vazão;
✓ Fechar válvula 13 ao notar subida do nível;
✓ Fechar válvula 12 ao completar reservatório;
✓ Medir o volume no reservatório;
✓ Abrir válvula 14 e iniciar cronômetro;
✓ Após 1 minuto, fechar válvula 14 e medir novo volume;
✓ Abrir válvula 15 para escoamento com corante;
✓ Abrir válvula 14 na mesma porcentagem;
✓ Aguardar estabilização para iniciar medição.


RESULTADOS

Resultados do Experimento:

Ao final da aula prática, você deverá enviar um arquivo em Word contendo:

  • Informações obtidas no experimento

  • Cálculos realizados

  • Texto conclusivo

O arquivo não pode exceder 2Mb.


Resultados de Aprendizagem:

Uma vez realizado o experimento e observado o regime turbulento, repete-se o procedimento alterando o volume e, consequentemente, a vazão e a velocidade de escoamento, que acarretará na alteração do regime de escoamento.

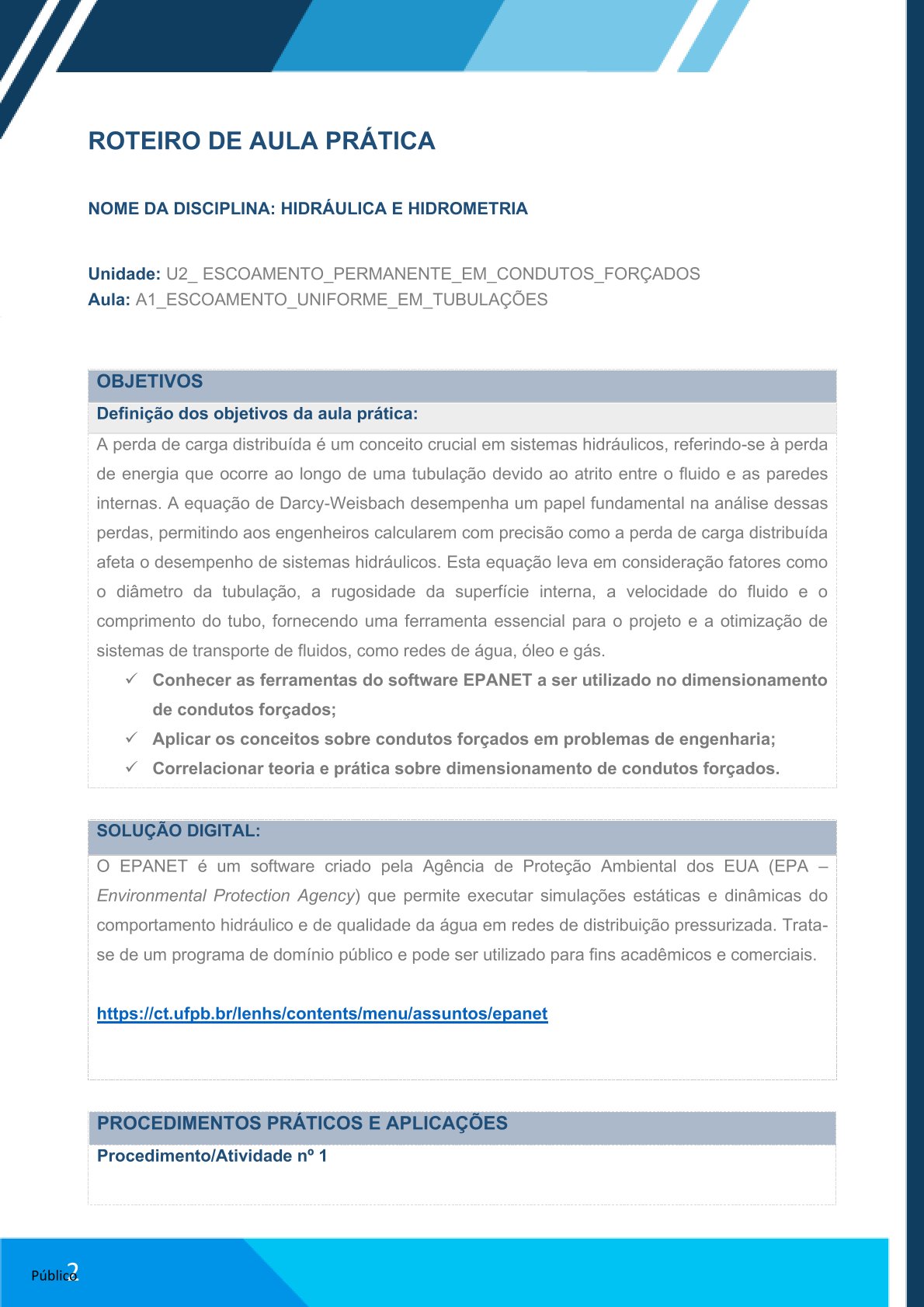

ROTEIRO DE AULA PRÁTICA


NOME DA DISCIPLINA:

HIDRÁULICA E HIDROMETRIA

Unidade:

U2_ESCOAMENTO_PERMANENTE_EM_CONDUTOS_FORÇADOS

Aula:

A1_ESCOAMENTO_UNIFORME_EM_TUBULAÇÕES


OBJETIVOS

Definição dos objetivos da aula prática:

A perda de carga distribuída é um conceito crucial em sistemas hidráulicos, referindo-se à perda de energia que ocorre ao longo de uma tubulação devido ao atrito entre o fluido e as paredes internas. A equação de Darcy-Weisbach desempenha um papel fundamental na análise dessas perdas, permitindo aos engenheiros calcularem com precisão como a perda de carga distribuída afeta o desempenho de sistemas hidráulicos.

Esta equação leva em consideração fatores como:

  • O diâmetro da tubulação,

  • A rugosidade da superfície interna,

  • A velocidade do fluido, e

  • O comprimento do tubo,

fornecendo uma ferramenta essencial para o projeto e a otimização de sistemas de transporte de fluidos, como redes de água, óleo e gás.

Objetivos específicos:

  • ✓ Conhecer as ferramentas do software EPANET a ser utilizado no dimensionamento de condutos forçados;

  • ✓ Aplicar os conceitos sobre condutos forçados em problemas de engenharia;

  • ✓ Correlacionar teoria e prática sobre dimensionamento de condutos forçados.


SOLUÇÃO DIGITAL

O EPANET é um software criado pela Agência de Proteção Ambiental dos EUA (EPA – Environmental Protection Agency) que permite executar simulações estáticas e dinâmicas do comportamento hidráulico e de qualidade da água em redes de distribuição pressurizada.

Trata-se de um programa de domínio público e pode ser utilizado para fins acadêmicos e comerciais.

🔗 Link: https://ct.ufpb.br/lenhs/contents/menu/assuntos/epanet


PROCEDIMENTOS PRÁTICOS E APLICAÇÕES

Procedimento/Atividade nº 1

Atividade proposta:
Cálculo de tubulação entre dois reservatórios através do EPANET.


Procedimentos para a realização da atividade:

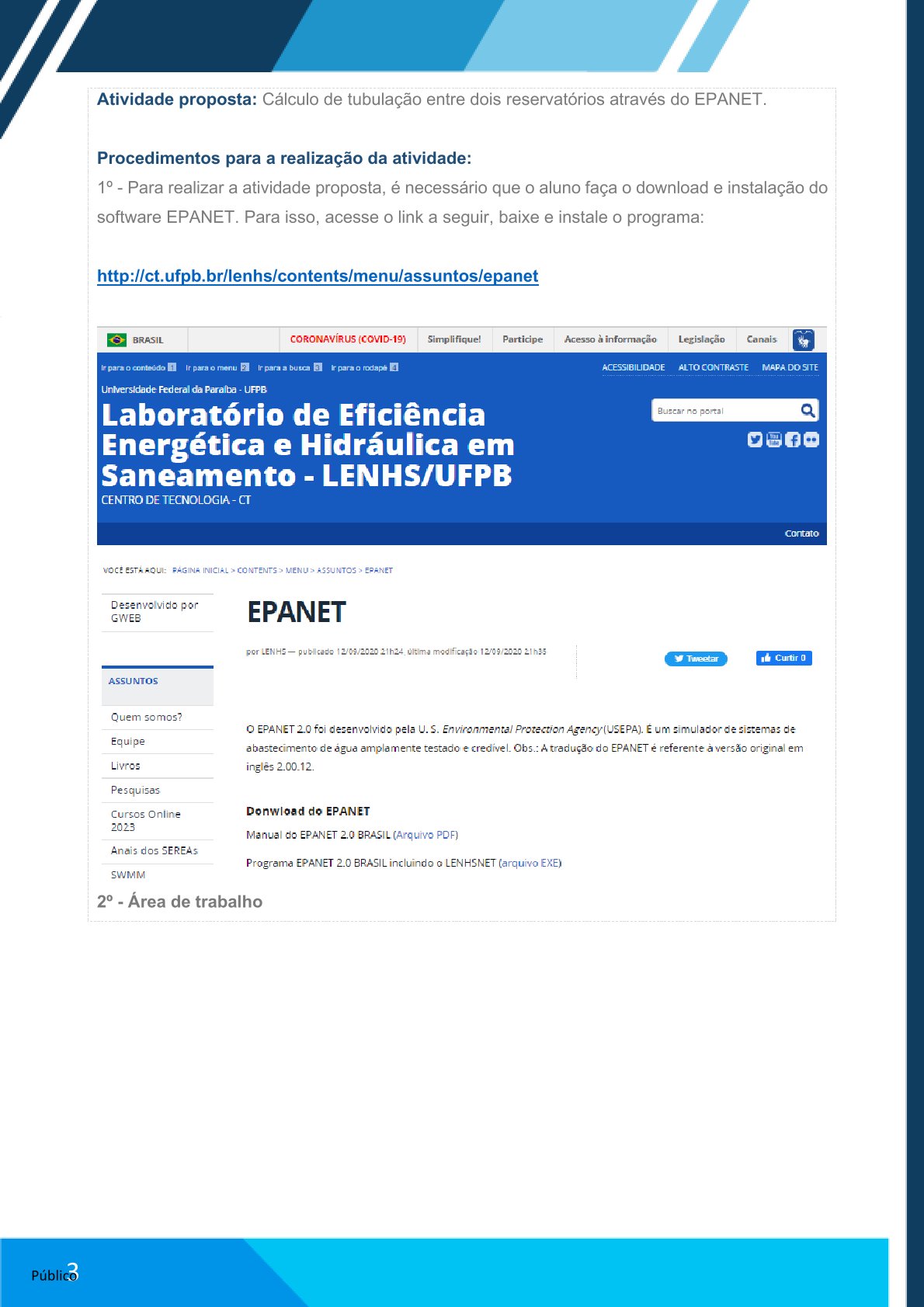

– Faça o download e instalação do software EPANET.
🔗 Acesse: http://ct.ufpb.br/lenhs/contents/menu/assuntos/epanet

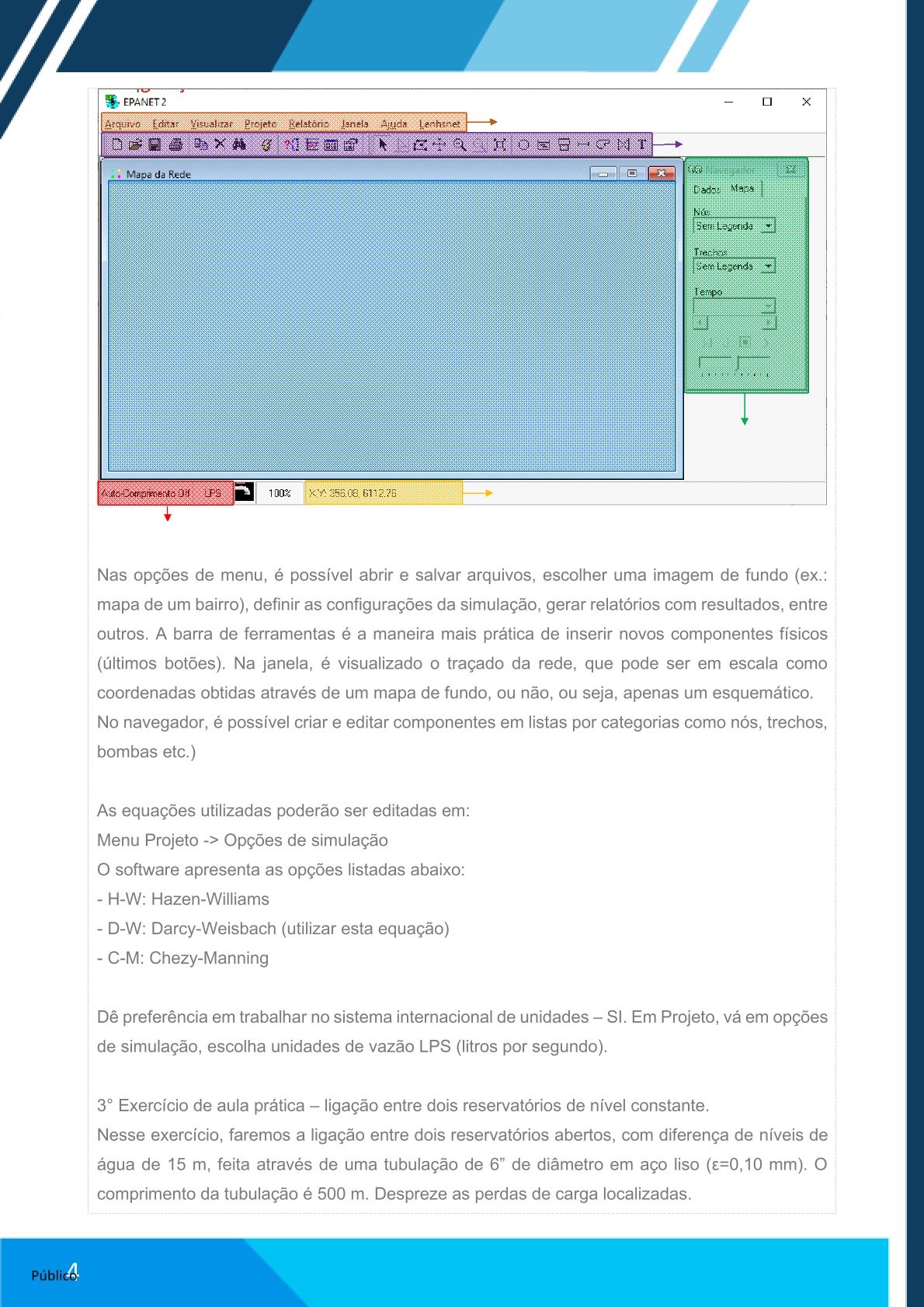

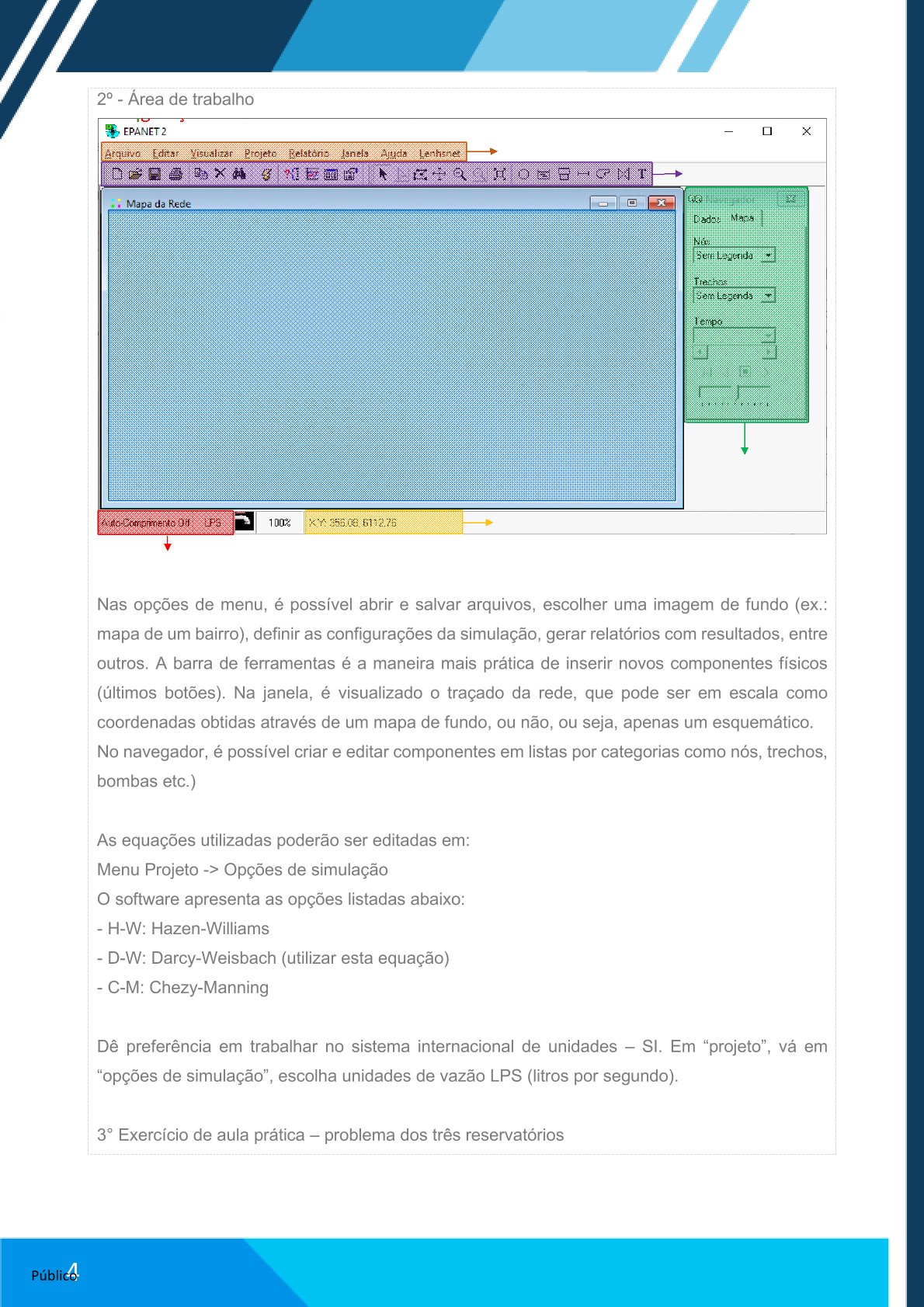

2º – Área de trabalho

Nas opções de menu, é possível:

  • Abrir e salvar arquivos,

  • Escolher uma imagem de fundo (ex.: mapa de um bairro),

  • Definir as configurações da simulação,

  • Gerar relatórios com resultados, entre outros.

A barra de ferramentas é a maneira mais prática de inserir novos componentes físicos (últimos botões).
Na janela, é visualizado o traçado da rede (com ou sem escala).
No navegador, é possível criar e editar componentes por categorias (nós, trechos, bombas, etc).

As equações utilizadas poderão ser editadas em:
Menu Projeto → Opções de Simulação

Escolha a equação:

  • D-W: Darcy-Weisbach (utilizar esta equação)

Prefira o Sistema Internacional de Unidades – SI
Em “Projeto → Opções de simulação”, selecione unidades de vazão: LPS (litros por segundo).


3º – Exercício de aula prática – Ligação entre dois reservatórios de nível constante

Dados:

  • Diferença de nível: 15 m

  • Tubulação de 6” de diâmetro em aço liso (ε = 0,10 mm)

  • Comprimento: 500 m

  • Desprezar perdas de carga localizadas

Objetivo: Determinar a vazão transportada em regime permanente.

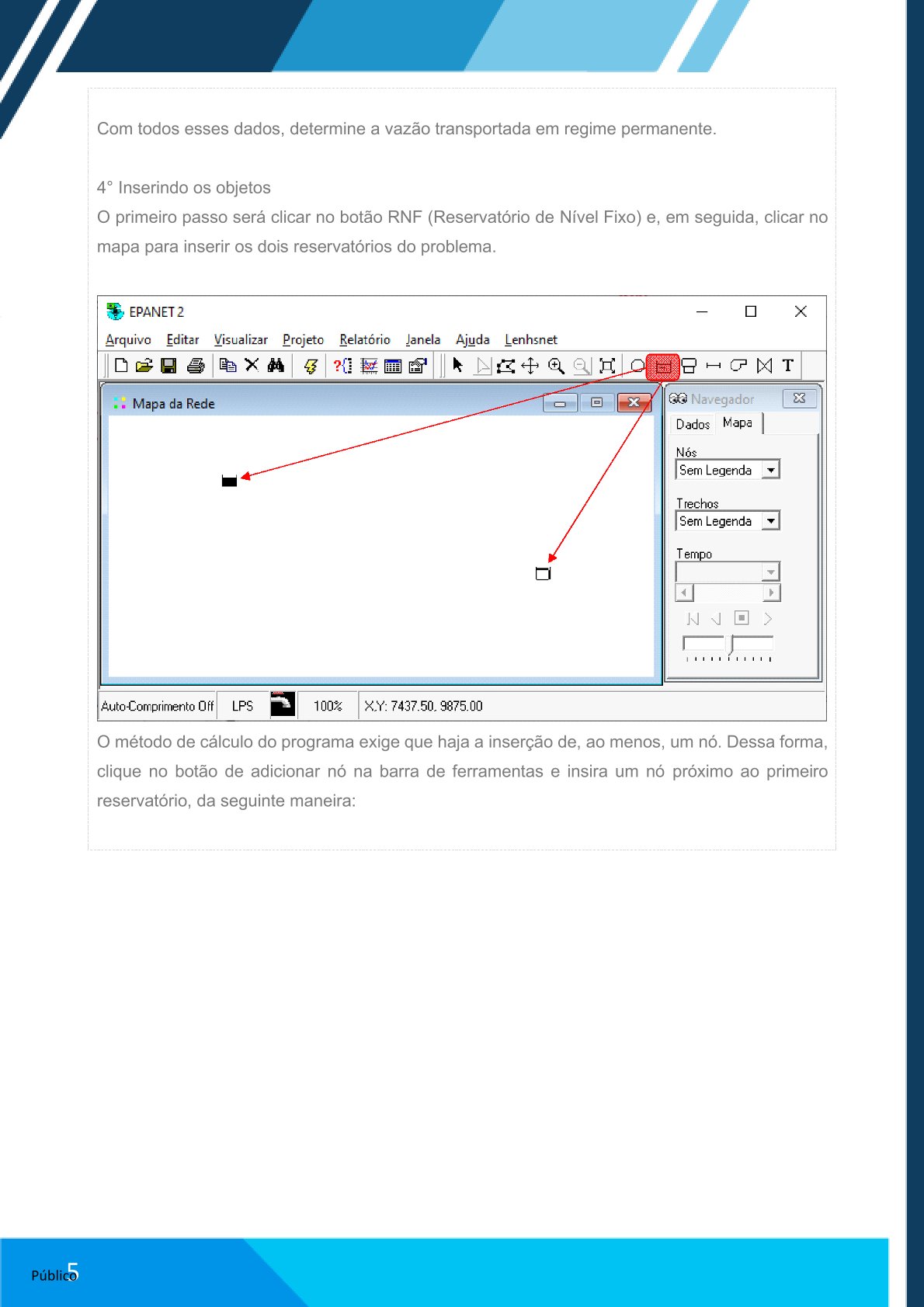

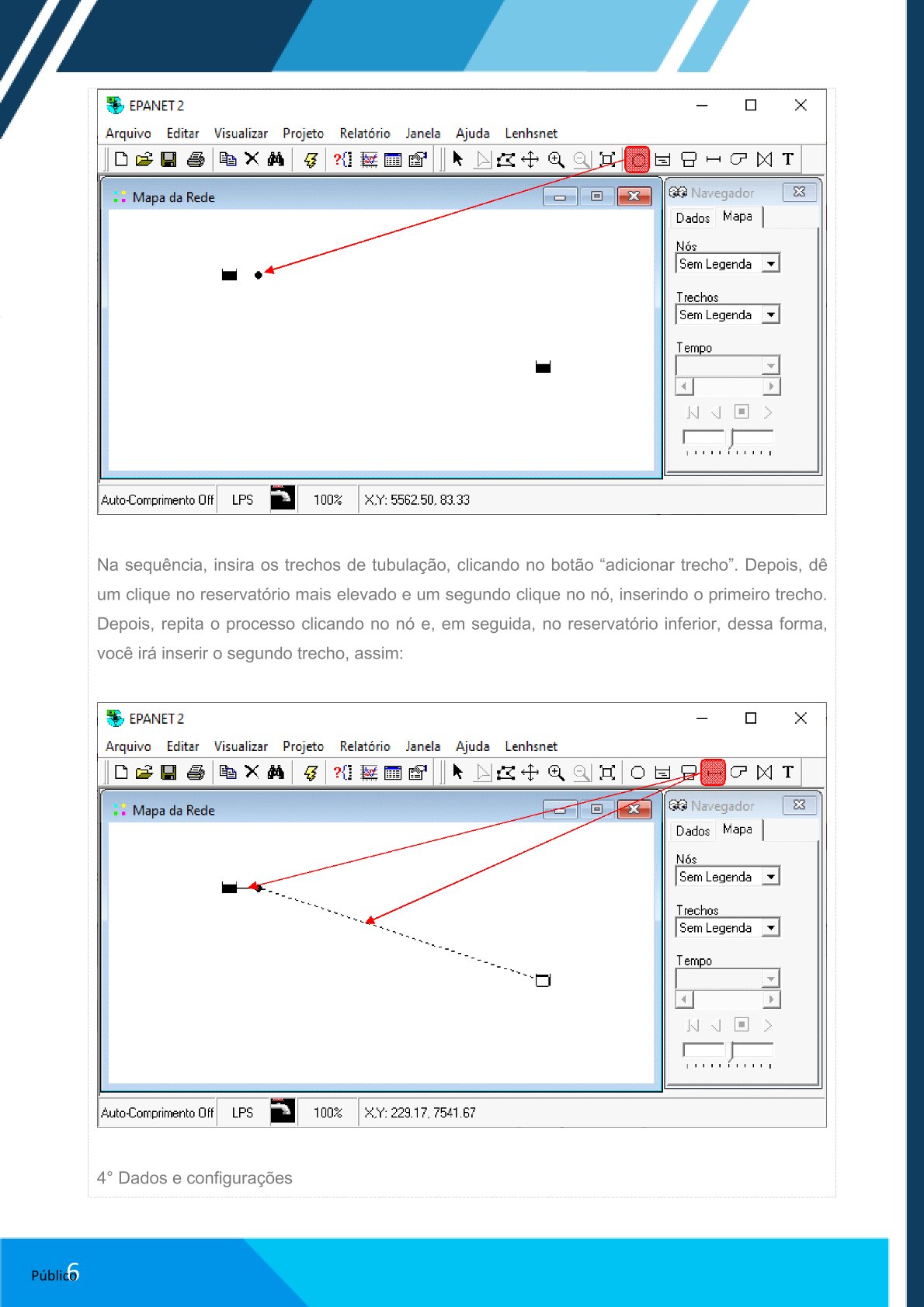

4º – Inserindo os objetos

  1. Clique no botão RNF (Reservatório de Nível Fixo) e insira os dois reservatórios no mapa.

  2. Insira um nó próximo ao primeiro reservatório (necessário para o método de cálculo).

  3. Insira os trechos de tubulação:

    • 1º trecho: do reservatório superior ao nó

    • 2º trecho: do nó ao reservatório inferior

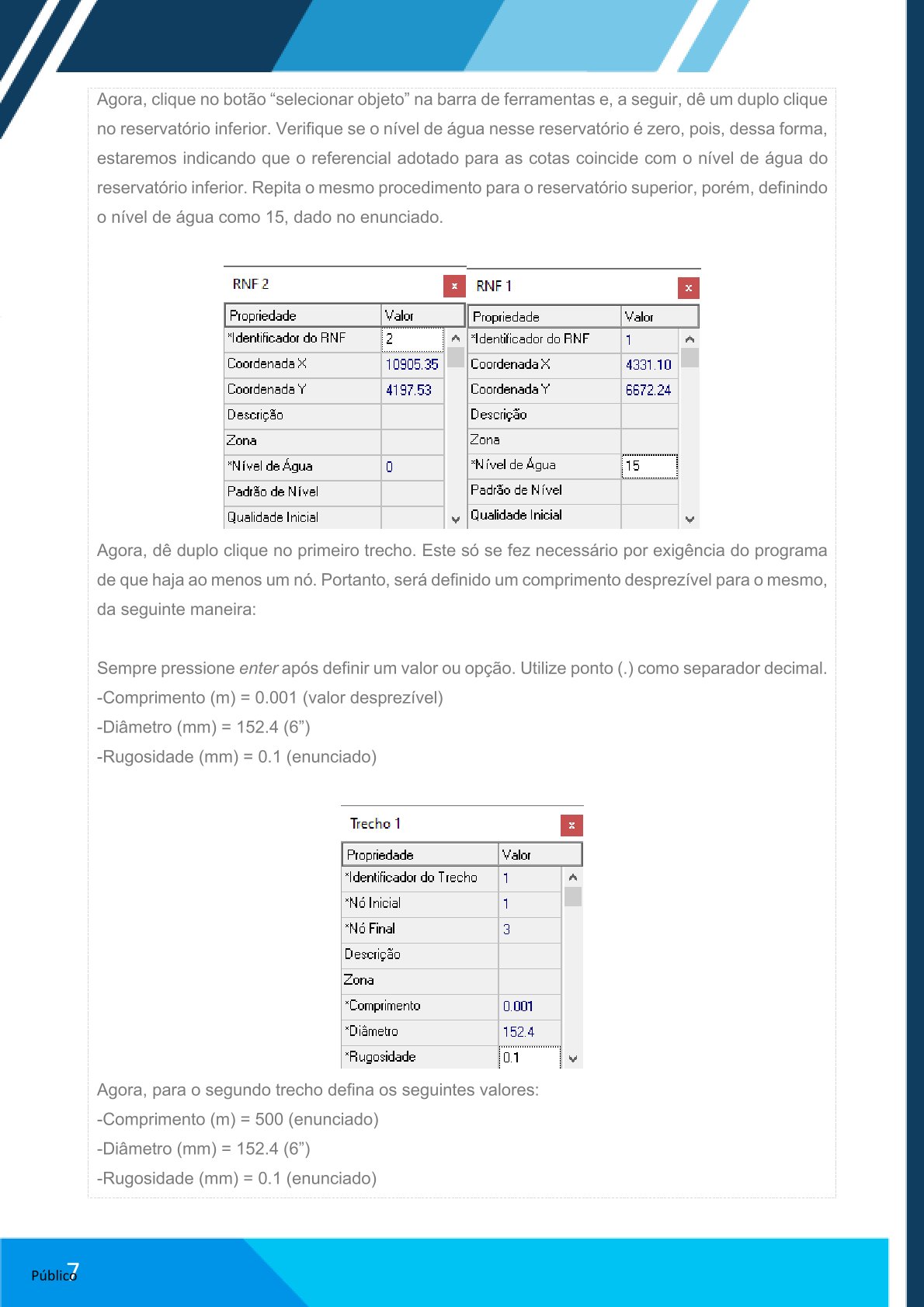

5º – Dados e configurações

  1. Clique em “Selecionar objeto” na barra de ferramentas.

  2. duplo clique no reservatório inferior e defina o nível de água como 0 m.

  3. No reservatório superior, defina o nível de água como 15 m.

Configurações do 1º trecho (nó auxiliar):

  • Comprimento (m) = 0.001 (valor desprezível)

  • Diâmetro (mm) = 152.4 (6”)

  • Rugosidade (mm) = 0.1

Configurações do 2º trecho:

  • Comprimento (m) = 500

  • Diâmetro (mm) = 152.4 (6”)

  • Rugosidade (mm) = 0.1

⚠️ Pressione Enter após definir um valor ou opção.
⚠️ Utilize ponto (.) como separador decimal.

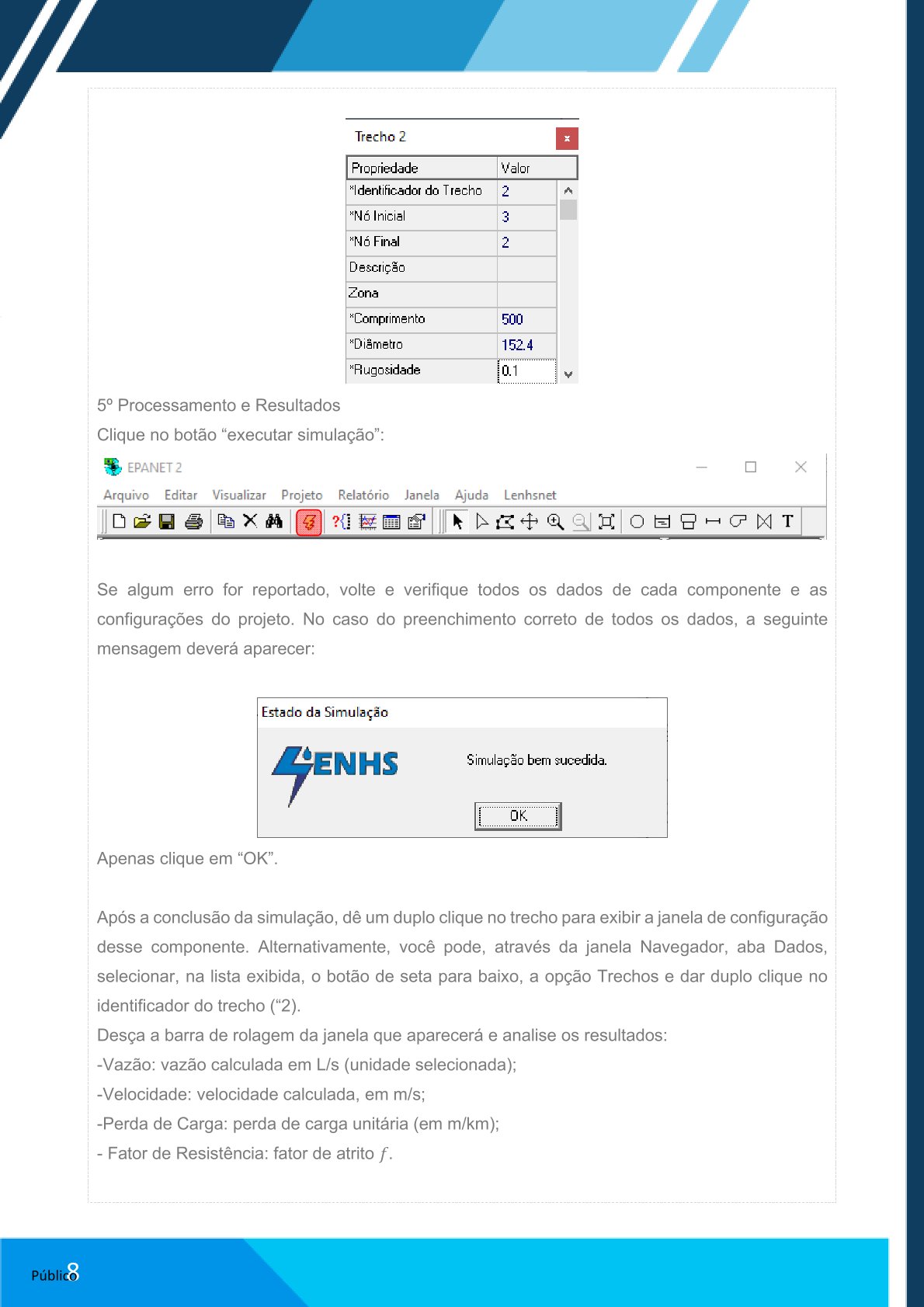

6º – Processamento e Resultados

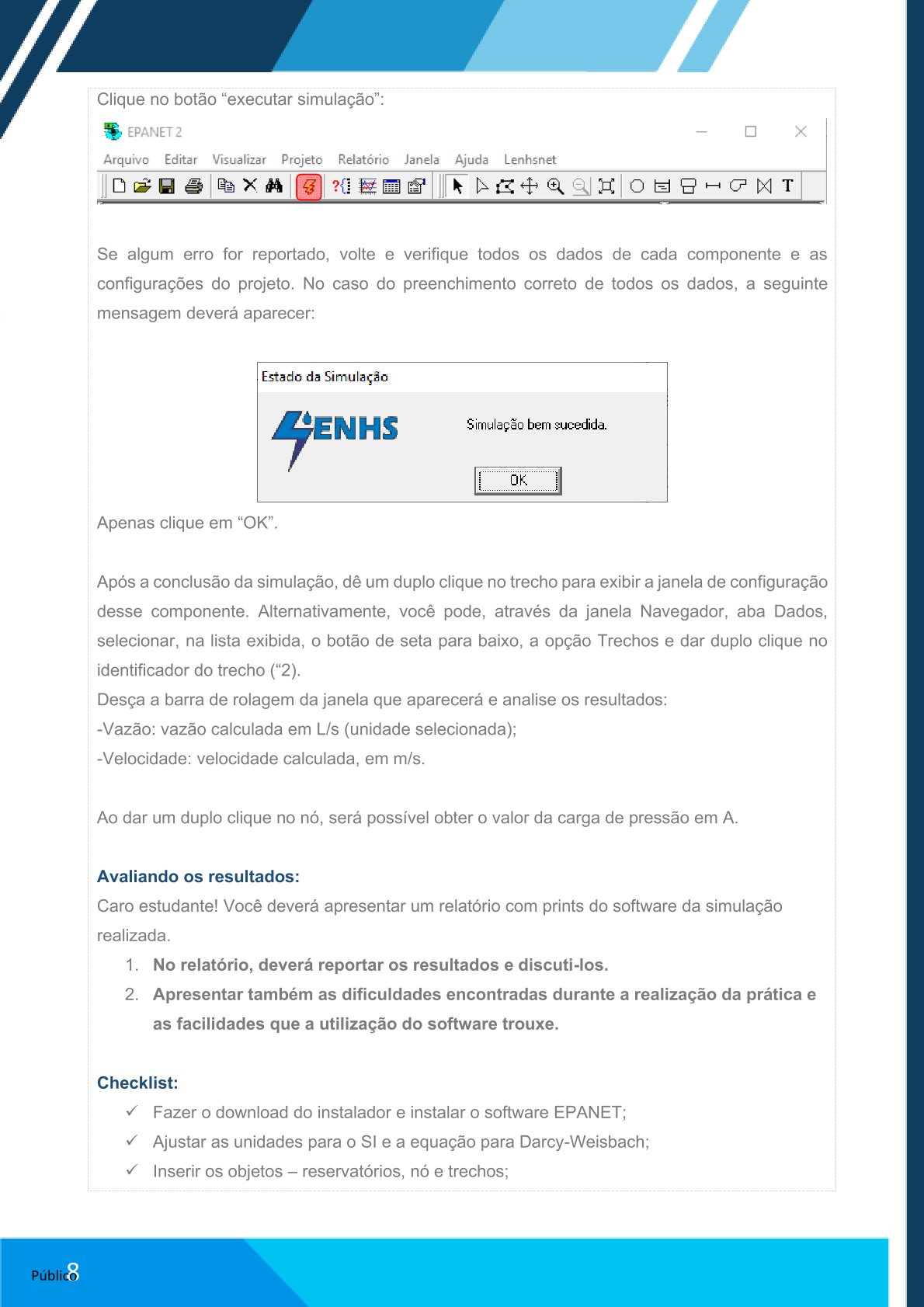

  1. Clique no botão “Executar simulação”

Se não houver erro, clique em OK.

  1. Dê duplo clique no trecho ou acesse via:

    • Navegador → Dados → Trechos → Identificador do trecho (“2”)

Resultados disponíveis:

  • Vazão: em L/s

  • Velocidade: em m/s

  • Perda de Carga: unitária (m/km)

  • Fator de Resistência: fator de atrito f

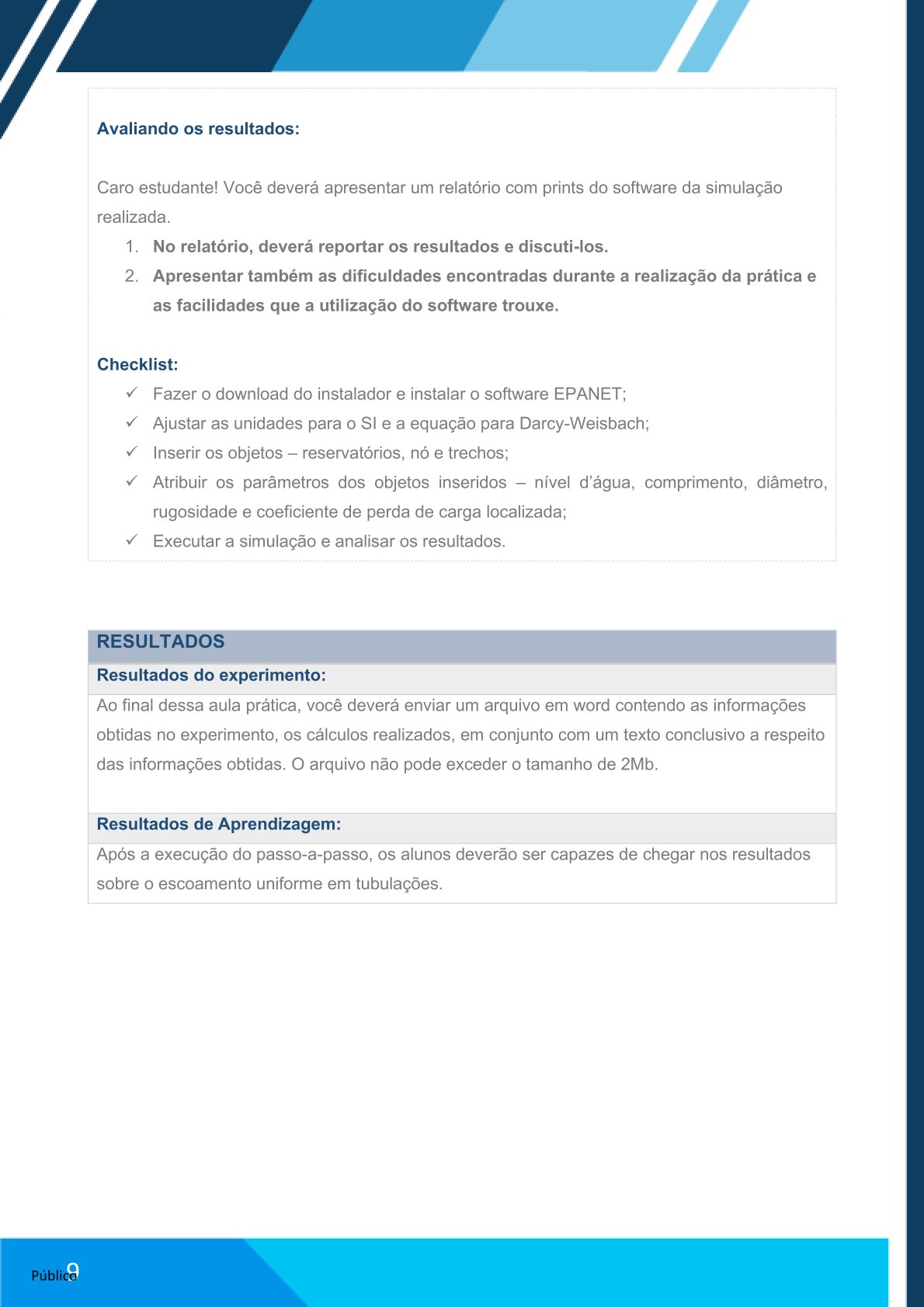

AVALIANDO OS RESULTADOS

Caro estudante! Você deverá apresentar um relatório com prints do software da simulação realizada.

O que incluir no relatório:

  1. Resultados obtidos + Discussão dos mesmos

  2. Dificuldades encontradas na prática

  3. Facilidade no uso do software


CHECKLIST

✓ Fazer o download do instalador e instalar o software EPANET
✓ Ajustar as unidades para o SI e escolher a equação de Darcy-Weisbach
✓ Inserir os objetos: reservatórios, nó e trechos
✓ Atribuir os parâmetros: nível d’água, comprimento, diâmetro, rugosidade
✓ Executar a simulação
✓ Analisar os resultados obtidos

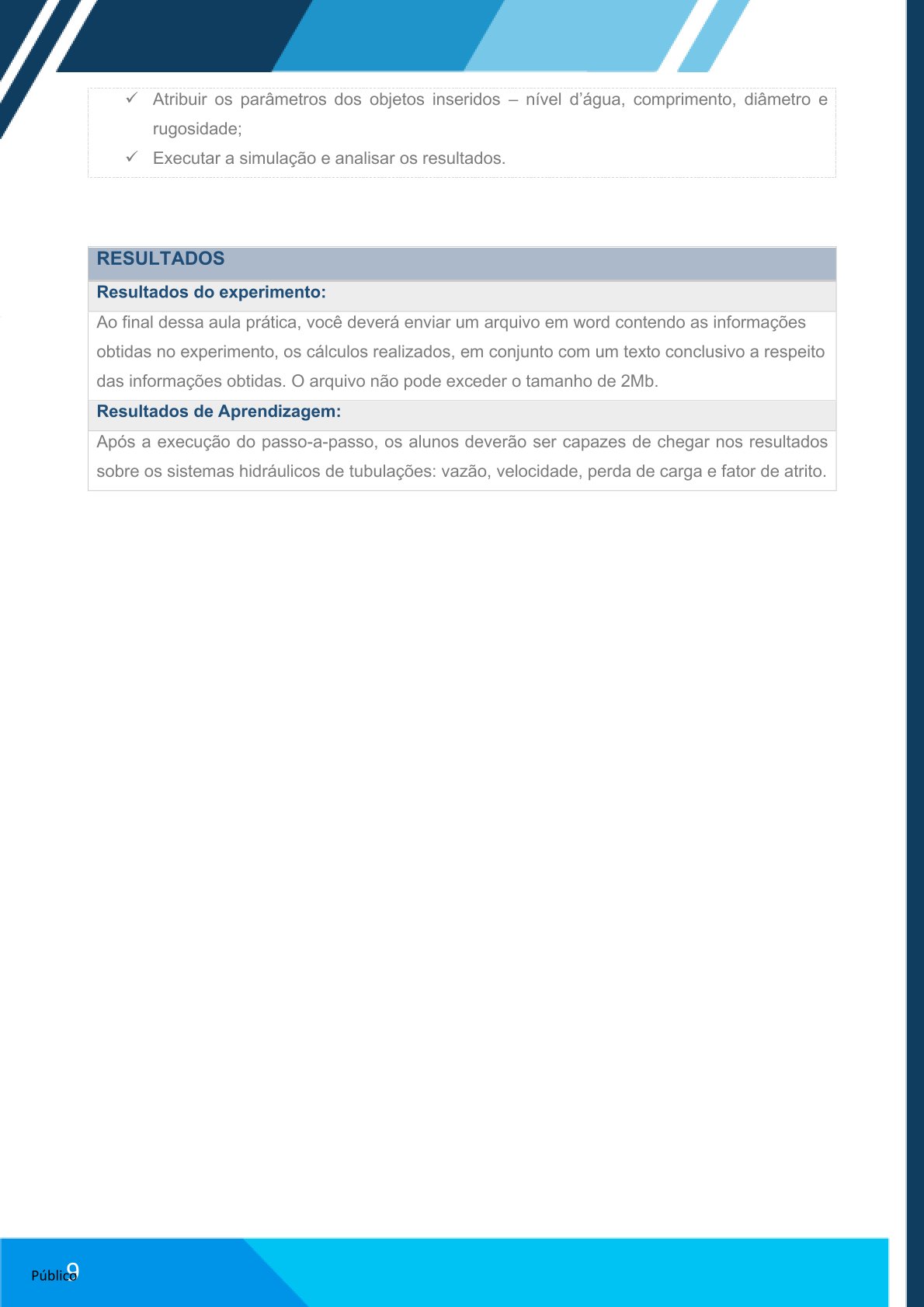

RESULTADOS

Resultados do experimento:
Ao final da aula prática, você deverá enviar um arquivo em Word contendo:

  • Informações obtidas no experimento

  • Cálculos realizados

  • Texto conclusivo

📌 O arquivo não pode exceder 2Mb.


RESULTADOS DE APRENDIZAGEM

Após a execução do passo-a-passo, os alunos deverão ser capazes de:

  • Compreender o comportamento do escoamento uniforme em tubulações,

  • Utilizar ferramentas de simulação como o EPANET para análise hidráulica.

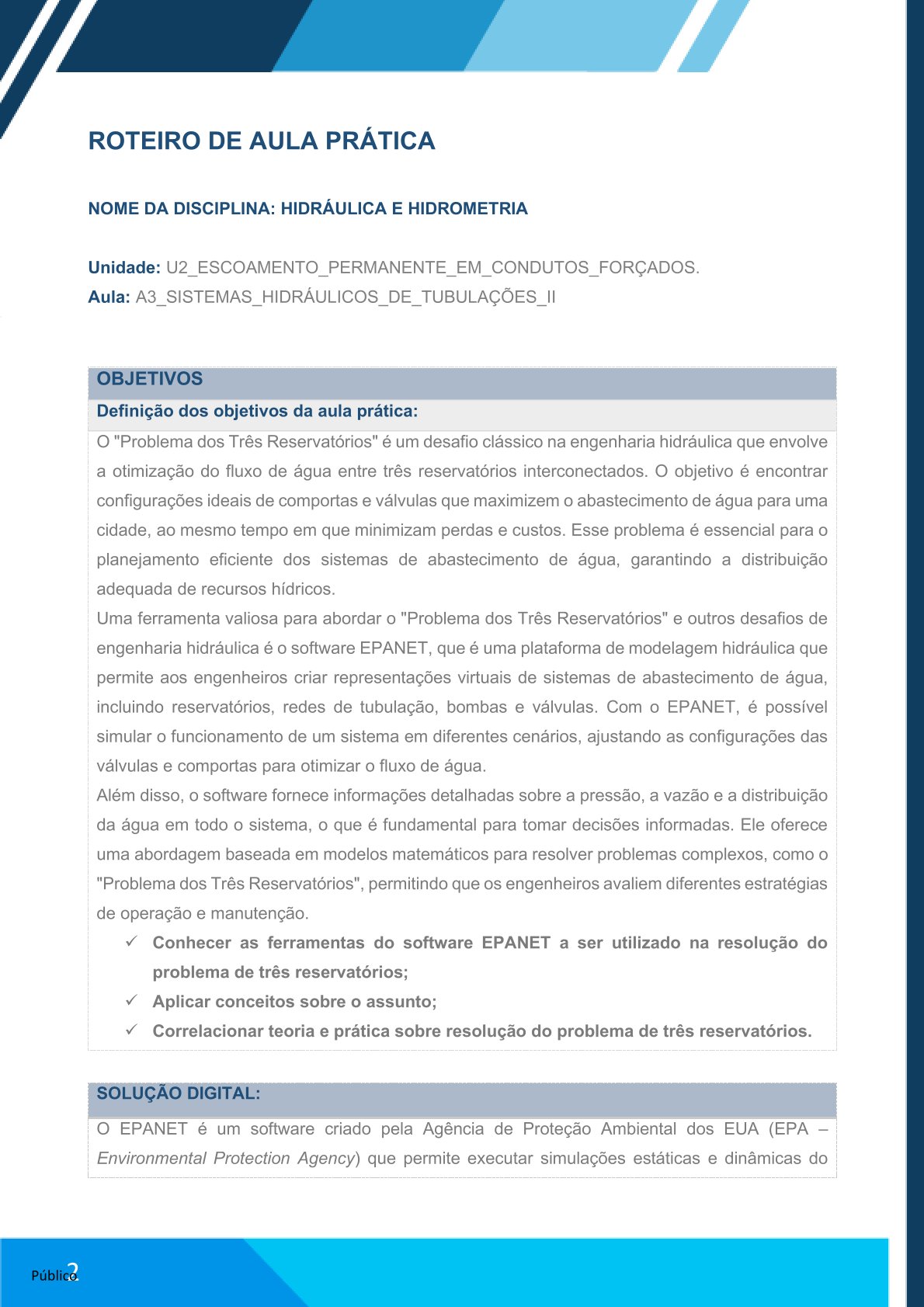

    ROTEIRO DE AULA PRÁTICA


    NOME DA DISCIPLINA:

    HIDRÁULICA E HIDROMETRIA

    Unidade:

    U2_ESCOAMENTO_PERMANENTE_EM_CONDUTOS_FORÇADOS

    Aula:

    A3_SISTEMAS_HIDRÁULICOS_DE_TUBULAÇÕES_II


    OBJETIVOS

    Definição dos objetivos da aula prática:

    O “Problema dos Três Reservatórios” é um desafio clássico na engenharia hidráulica que envolve a otimização do fluxo de água entre três reservatórios interconectados. O objetivo é encontrar configurações ideais de comportas e válvulas que maximizem o abastecimento de água para uma cidade, ao mesmo tempo em que minimizam perdas e custos.

    Esse problema é essencial para o planejamento eficiente dos sistemas de abastecimento de água, garantindo a distribuição adequada de recursos hídricos.

    Uma ferramenta valiosa para abordar o “Problema dos Três Reservatórios” é o software EPANET, que permite:

    • Criar representações virtuais de sistemas de abastecimento de água,

    • Simular o funcionamento em diferentes cenários,

    • Ajustar válvulas e comportas,

    • Obter dados sobre pressão, vazão e distribuição da água.

    Com base em modelos matemáticos, o EPANET permite avaliar estratégias de operação e manutenção.

    Objetivos específicos:

    • ✓ Conhecer as ferramentas do software EPANET a ser utilizado na resolução do problema de três reservatórios;

    • ✓ Aplicar conceitos sobre o assunto;

    • ✓ Correlacionar teoria e prática sobre resolução do problema de três reservatórios.

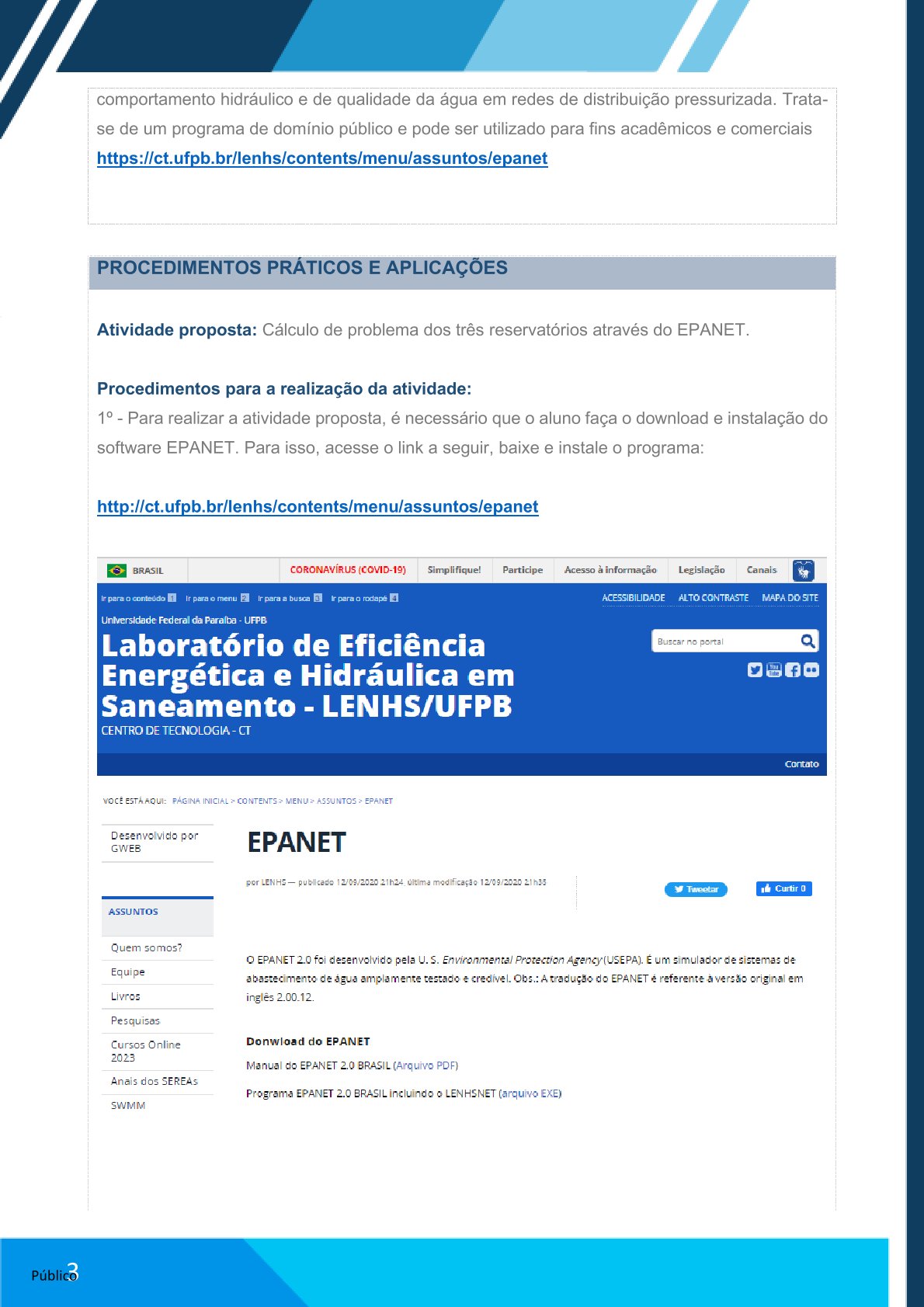

    SOLUÇÃO DIGITAL

    O EPANET é um software criado pela Agência de Proteção Ambiental dos EUA (EPA – Environmental Protection Agency) que permite executar simulações estáticas e dinâmicas do comportamento hidráulico e de qualidade da água em redes de distribuição pressurizada.

    Trata-se de um programa de domínio público que pode ser utilizado para fins acadêmicos e comerciais.

    🔗 Link: https://ct.ufpb.br/lenhs/contents/menu/assuntos/epanet


    PROCEDIMENTOS PRÁTICOS E APLICAÇÕES

    Atividade proposta:

    Cálculo do problema dos três reservatórios através do EPANET.


    Procedimentos para a realização da atividade:

    1º – Download e instalação do EPANET
    Acesse o link abaixo, baixe e instale o programa:
    🔗 http://ct.ufpb.br/lenhs/contents/menu/assuntos/epanet


    2º – Área de trabalho
    No software EPANET, é possível:

    • Abrir/salvar arquivos,

    • Escolher imagem de fundo (ex.: mapa),

    • Configurar a simulação,

    • Gerar relatórios,

    • Inserir componentes físicos (reservatórios, nós, tubulações),

    • Editar componentes em listas por categorias (nós, trechos, bombas etc.).

    Configurações:
    Menu → Projeto → Opções de Simulação

    • Equação a ser usada: Darcy-Weisbach (D-W)

    • Unidade de vazão: LPS (litros por segundo)


    3º – Exercício de aula prática: Problema dos Três Reservatórios

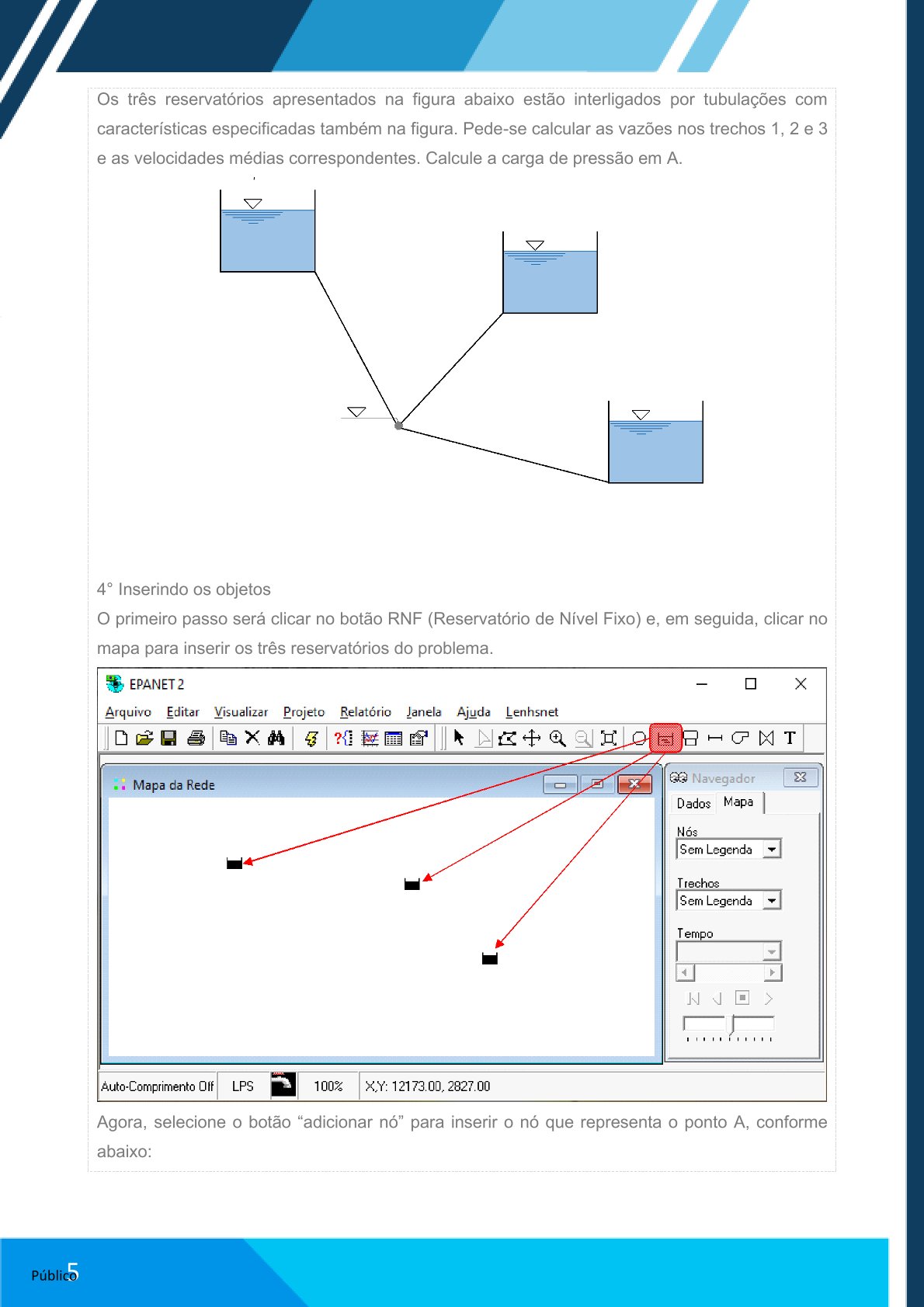

    Os três reservatórios interligados têm características especificadas. Calcular:

    • Vazões nos trechos 1, 2 e 3;

    • Velocidades médias;

    • Carga de pressão em A.

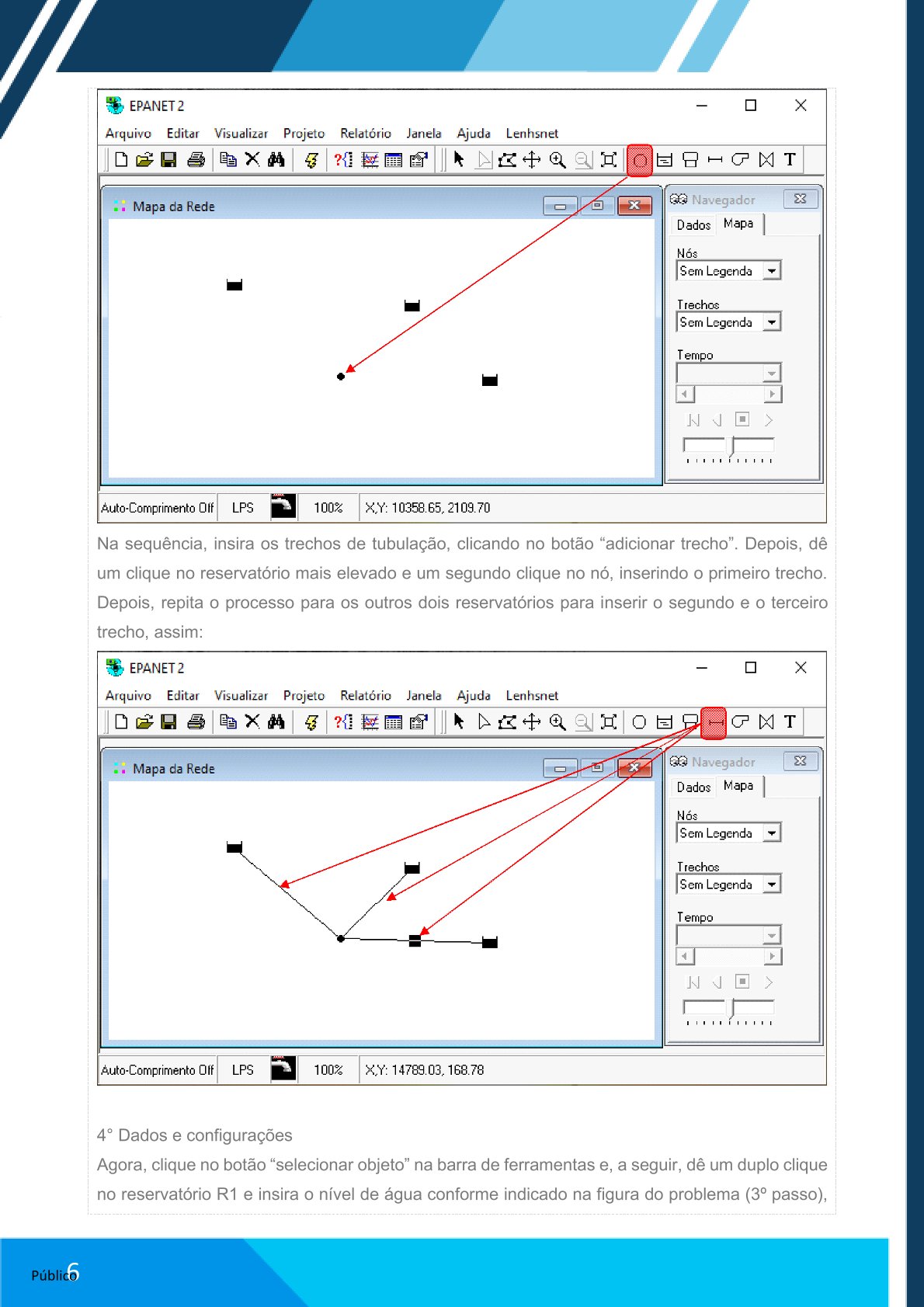

    4º – Inserindo os objetos

    1. Clique no botão RNF (Reservatório de Nível Fixo) → inserir os três reservatórios no mapa.

    2. Clique em Adicionar Nó → inserir o nó correspondente ao ponto A.

    3. Clique em Adicionar Trecho → conecte os três reservatórios ao ponto A.

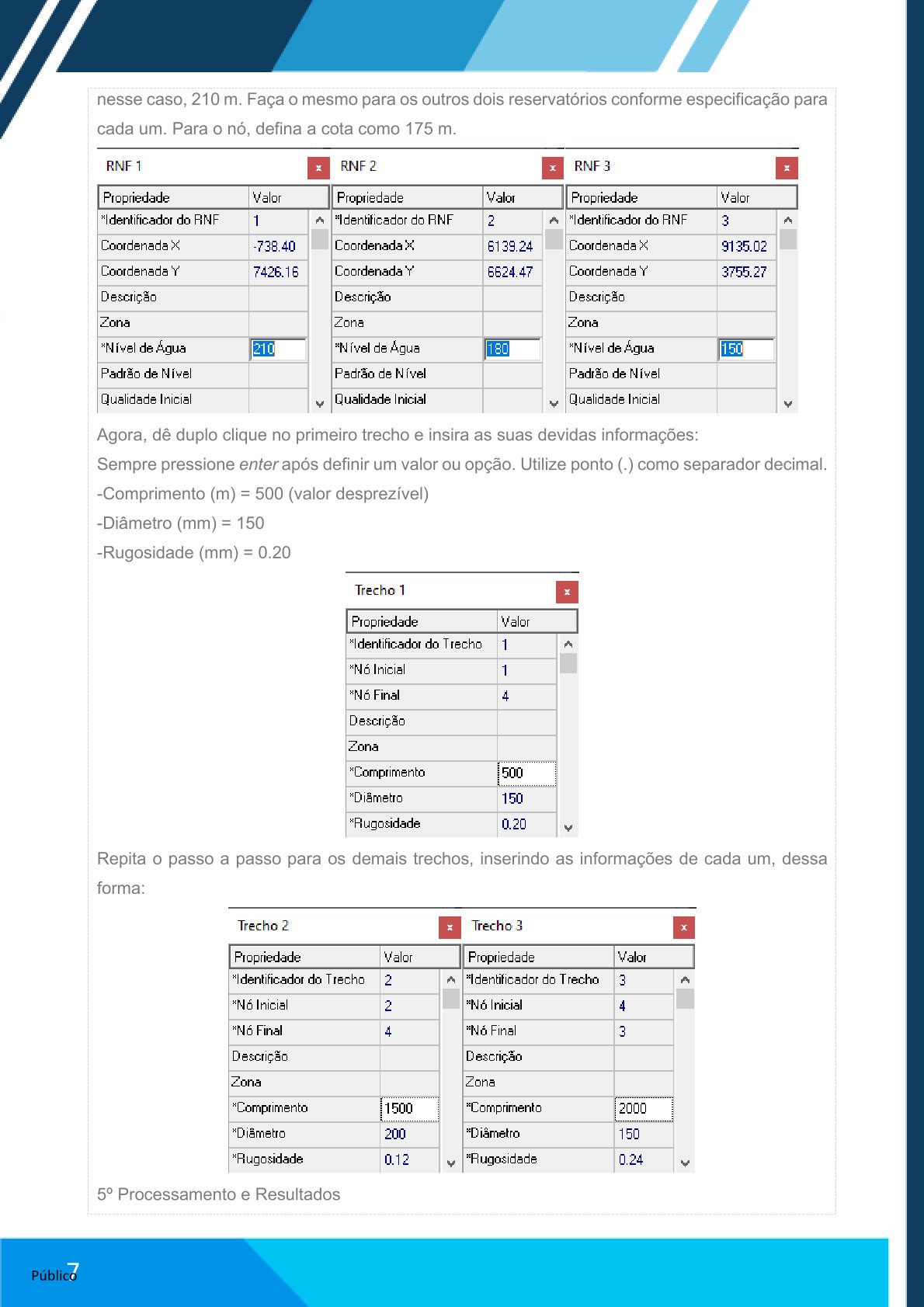

    5º – Dados e configurações

    • Clique em Selecionar Objeto → duplo clique no reservatório R1 → defina o nível da água conforme a figura (exemplo: 210 m).

    • Repita para os outros dois reservatórios.

    • Para o nó A, defina a cota: 175 m

    Trechos:

    • Comprimento (m): conforme especificado

    • Diâmetro (mm): conforme especificado

    • Rugosidade (mm): conforme especificado

    ⚠️ Use ponto (.) como separador decimal
    ⚠️ Pressione Enter após cada valor


    6º – Processamento e Resultados

    • Clique em Executar Simulação

    • Se não houver erro, aparecerá uma mensagem → clique em OK

    Resultados:

    • Clique duplo no trecho → visualizar:

      • Vazão (L/s)

      • Velocidade (m/s)

    • Clique duplo no nó A → visualizar:

      • Carga de pressão


    AVALIANDO OS RESULTADOS

    Você deverá apresentar um relatório com:

    1. Prints do software da simulação realizada

    2. Discussão dos resultados

    3. Dificuldades encontradas

    4. Facilidade no uso do software


    CHECKLIST

    ✓ Fazer o download do instalador e instalar o EPANET
    ✓ Ajustar unidades para o SI e escolher Darcy-Weisbach
    ✓ Inserir os objetos – reservatórios, nó e trechos
    ✓ Atribuir os parâmetros – nível d’água, comprimento, diâmetro, rugosidade
    ✓ Executar a simulação
    ✓ Analisar os resultados


    RESULTADOS

    Resultados do experimento:
    Ao final da aula prática, enviar um arquivo em Word com:

    • Informações obtidas

    • Cálculos realizados

    • Texto conclusivo

    📌 O arquivo não pode exceder 2Mb

    Resultados de aprendizagem:
    Ao fim da atividade, os alunos deverão ser capazes de analisar sistemas hidráulicos de tubulações, incluindo:

    • Vazão

    • Velocidade

    • Perda de carga

    • Fator de atrito
