TRABALHO PRÁTICO – ESTRUTURAS METÁLICAS – 2026

ESTRUTURAS METÁLICAS

Prof. Dra. Monalisa Coelho Martins

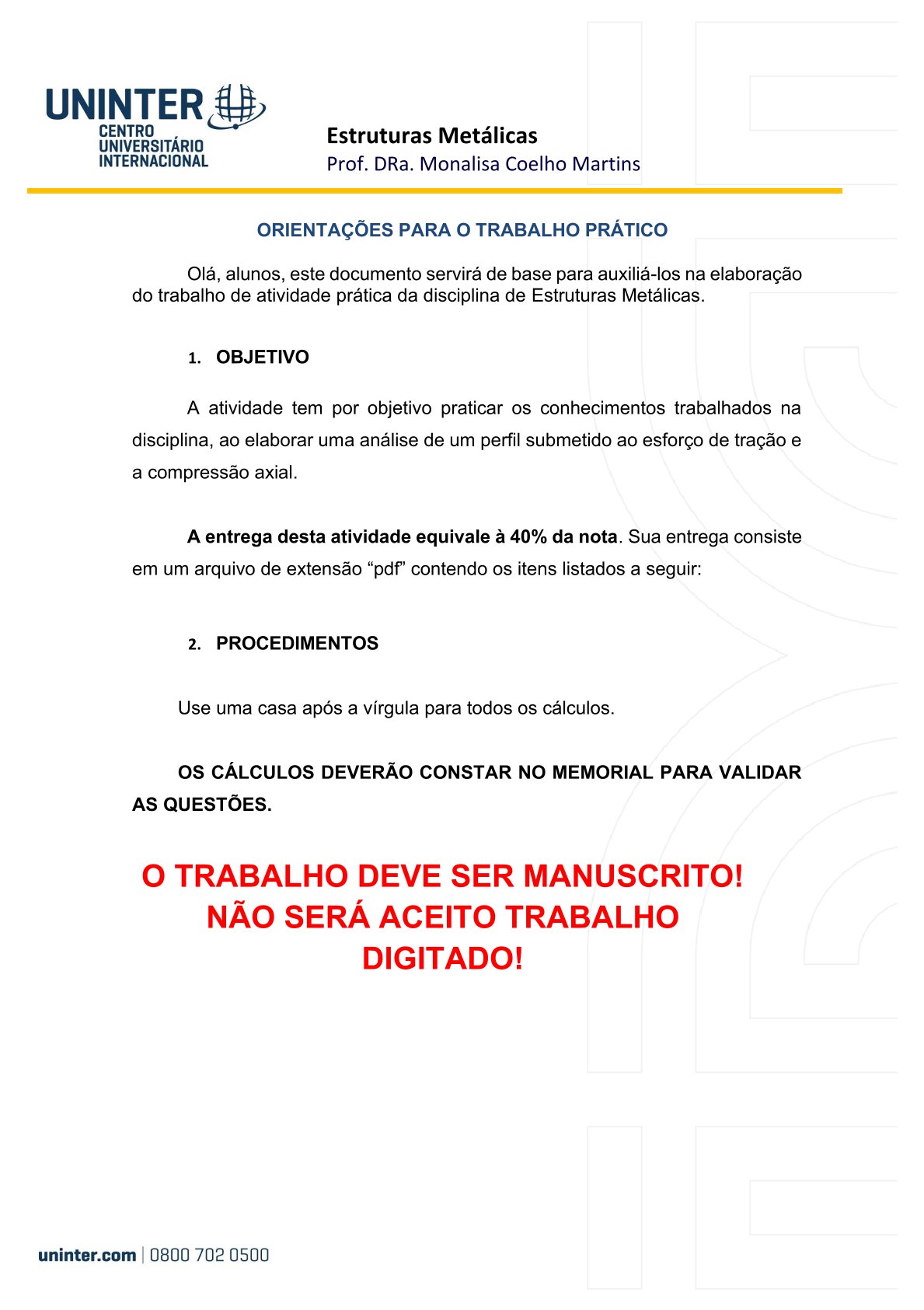

ORIENTAÇÕES PARA O TRABALHO PRÁTICO

Olá, alunos. Este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Estruturas Metálicas.

1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, elaborando a análise de um perfil submetido ao esforço de tração e à compressão axial.

A entrega desta atividade equivale a 40% da nota.

A entrega deverá ser realizada em um arquivo com extensão PDF, contendo os itens listados a seguir.

2. PROCEDIMENTOS

• Use uma casa decimal após a vírgula para todos os cálculos.

• Os cálculos deverão constar no memorial para validar as questões.

• O trabalho deve ser manuscrito.

• Não será aceito trabalho digitado.

ETAPA 1 – ESFORÇO DE TRAÇÃO

(Valor: 5,0 pontos)

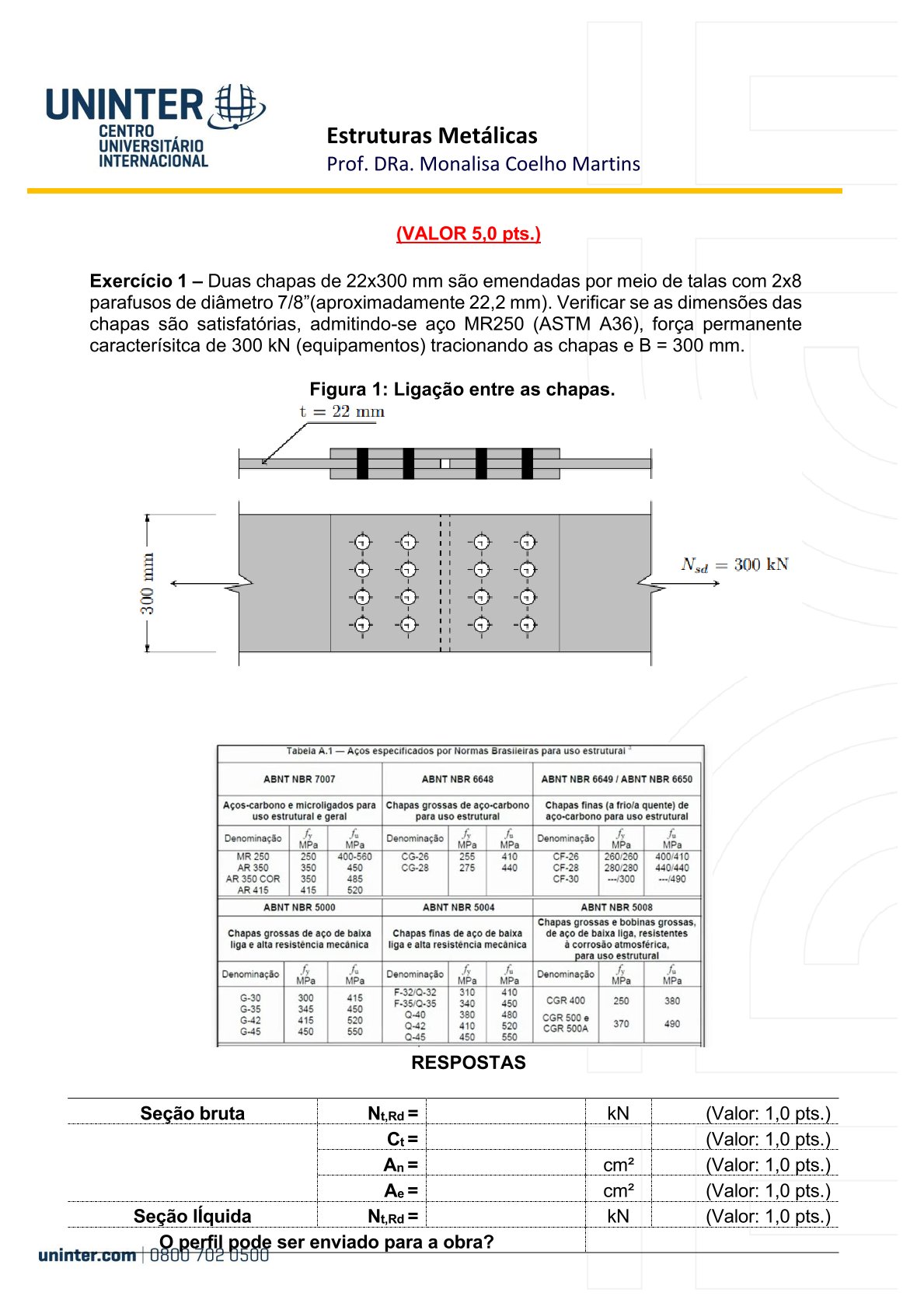

Exercício 1

Duas chapas de 22 x 300 mm são emendadas por meio de talas com 2 x 8 parafusos de diâmetro 7/8” (aproximadamente 22,2 mm).

Verificar se as dimensões das chapas são satisfatórias, admitindo-se:

• Aço MR250 (ASTM A36)

• Força permanente característica de 300 kN (equipamentos), tracionando as chapas

• B = 300 mm

Figura 1: Ligação entre as chapas.

RESPOSTAS

• Seção bruta $Nt,Rd$ = ______ kN (Valor: 1,0 ponto)

• Ct = ______ (Valor: 1,0 ponto)

• An = ______ cm² (Valor: 1,0 ponto)

• Ae = ______ cm² (Valor: 1,0 ponto)

• Seção líquida $Nt,Rd$ = ______ kN (Valor: 1,0 ponto)

O perfil pode ser enviado para a obra?

ETAPA 2 – ESFORÇO DE COMPRESSÃO

(Valor: 5,0 pontos)

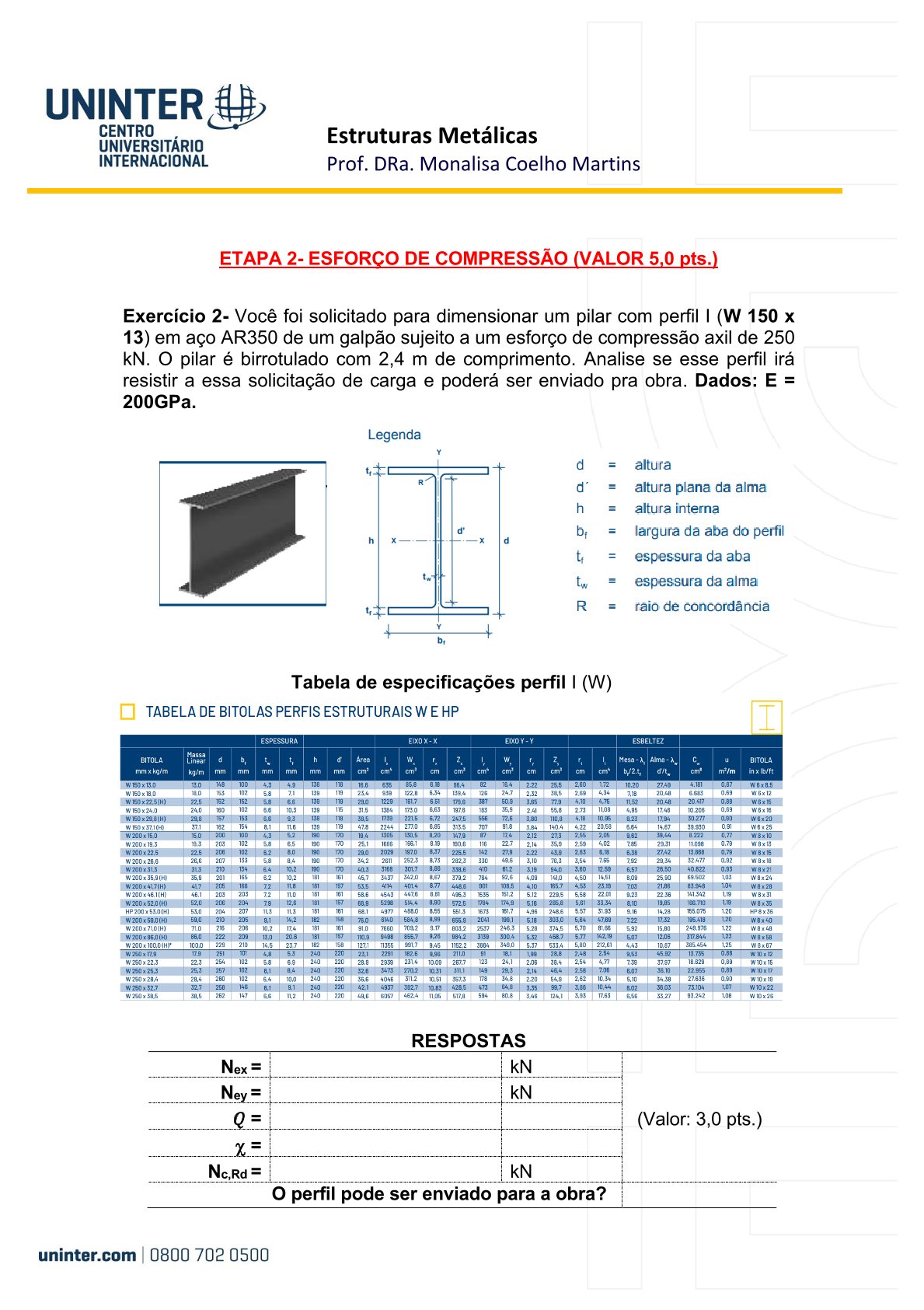

Exercício 2

Você foi solicitado para dimensionar um pilar com perfil I (W 150 x 13) em aço AR350, de um galpão sujeito a um esforço de compressão axial de 250 kN.

O pilar é birrotulado, com 2,4 m de comprimento.

Analise se esse perfil irá resistir a essa solicitação de carga e poderá ser enviado para a obra.

Dados:
E = 200 GPa

(Tabela de especificações do perfil I – W)

RESPOSTAS

• Nex = ______ kN (Valor: 3,0 pontos)

• Ney = ______ kN

• Q = ______

• χ = ______

• Nc,Rd = ______ kN

O perfil pode ser enviado para a obra?

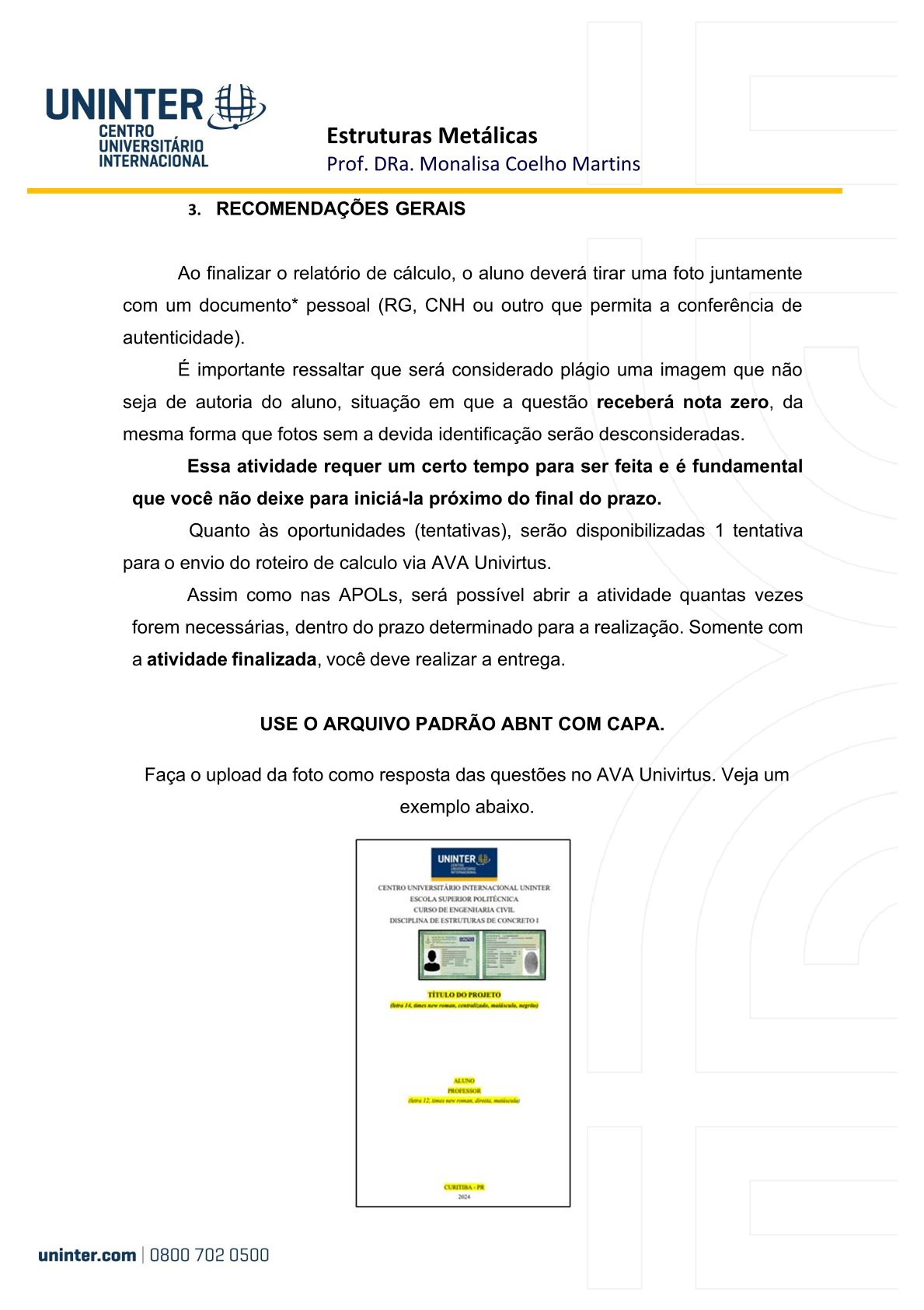

3. RECOMENDAÇÕES GERAIS

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento pessoal* (RG, CNH ou outro que permita a conferência de autenticidade).

É importante ressaltar que será considerado plágio qualquer imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero. Da mesma forma, fotos sem a devida identificação serão desconsideradas.

Essa atividade requer tempo para ser realizada. É fundamental que você não deixe para iniciá-la próximo ao final do prazo.

Quanto às oportunidades (tentativas), será disponibilizada 1 tentativa para o envio do roteiro de cálculo via AVA Univirtus.

Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente após finalizar a atividade, você deverá realizar a entrega.

• Utilize o arquivo padrão ABNT com capa.

• Faça o upload da foto como resposta das questões no AVA Univirtus.

• Veja o exemplo disponibilizado no ambiente.
