TRABALHO PRÁTICO – ESTRUTURAS DE CONCRETO II – 2025

⚠️ATENÇÃO: Recomenda-se que o aluno modifique o conteúdo para evitar qualquer forma de cópia. Não nos responsabilizamos por eventuais cópias.

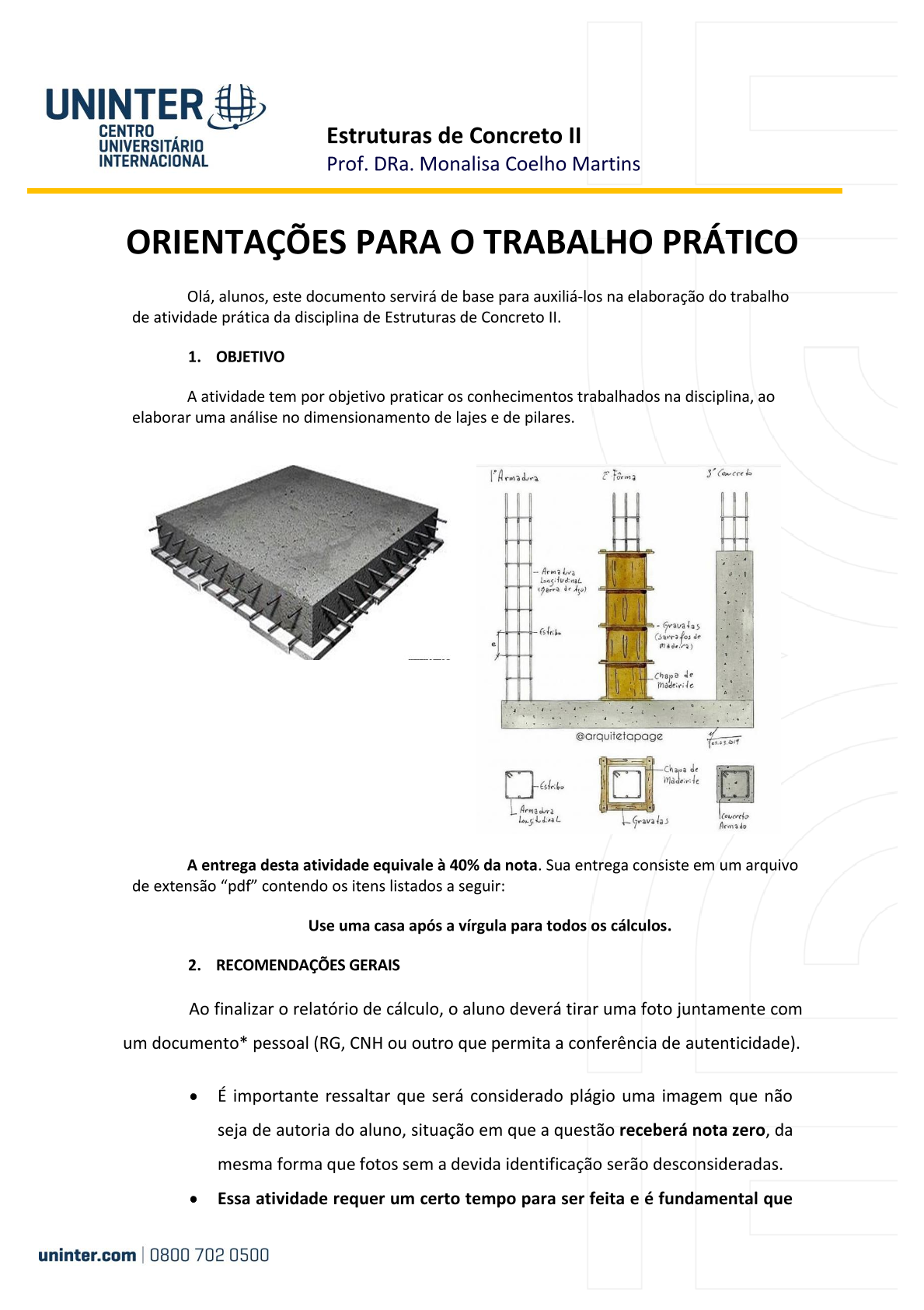

Objetivo:
A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise no dimensionamento de lajes e de pilares. A entrega desta atividade equivale a 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir:

• Use uma casa após a vírgula para todos os cálculos.

Recomendações Gerais

• Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento pessoal (RG, CNH ou outro que permita a conferência de autenticidade).
• Importante: Será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, assim como fotos sem a devida identificação serão desconsideradas.
• A atividade requer tempo para ser feita, portanto, é fundamental não deixá-la para o final do prazo.
• Oportunidades (tentativas): Será disponibilizada 1 tentativa para o envio do roteiro de cálculo via AVA Univirtus.
• A atividade pode ser aberta quantas vezes forem necessárias dentro do prazo determinado. Somente após finalizar a atividade, deve-se realizar a entrega.

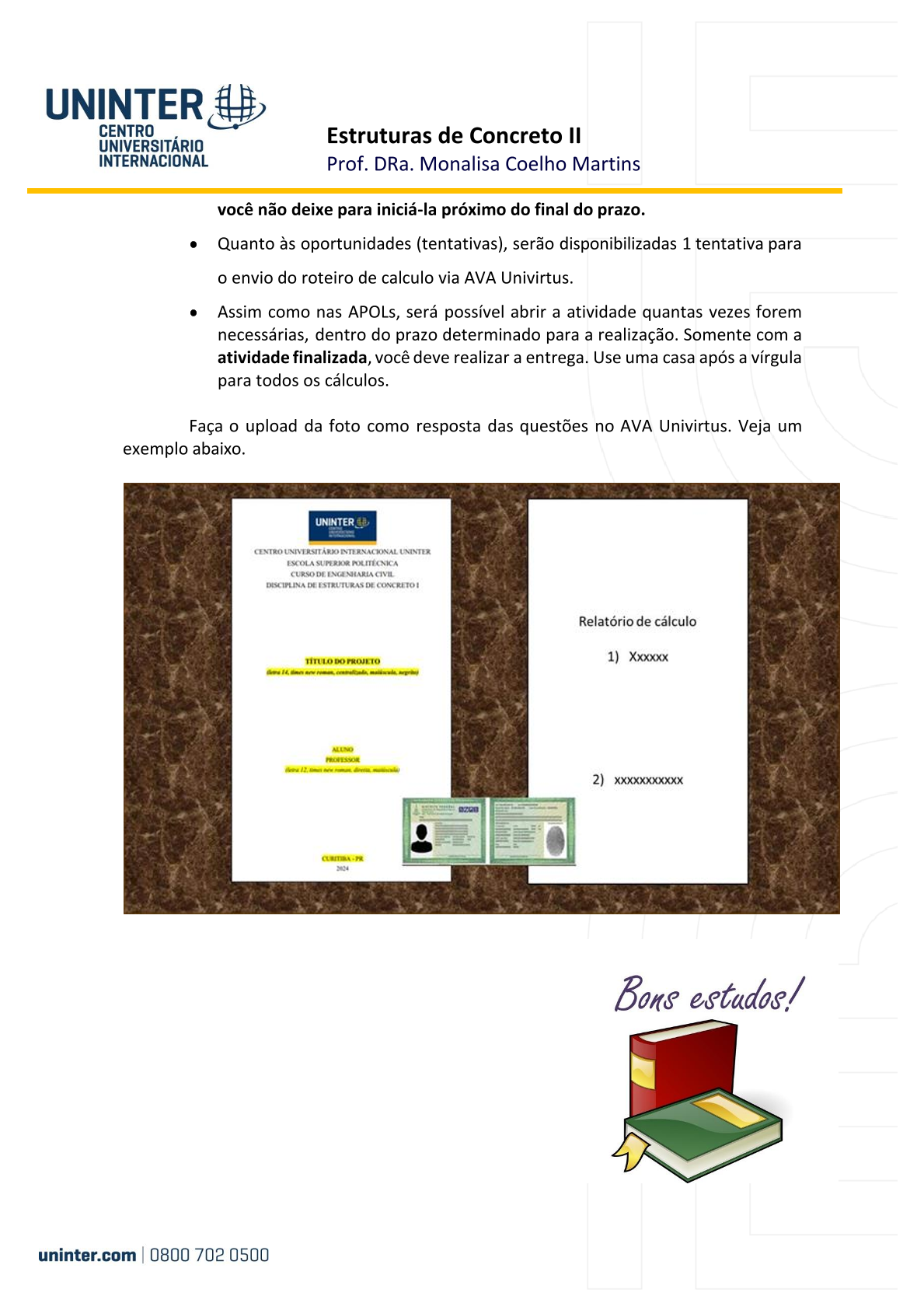

• Importante: Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

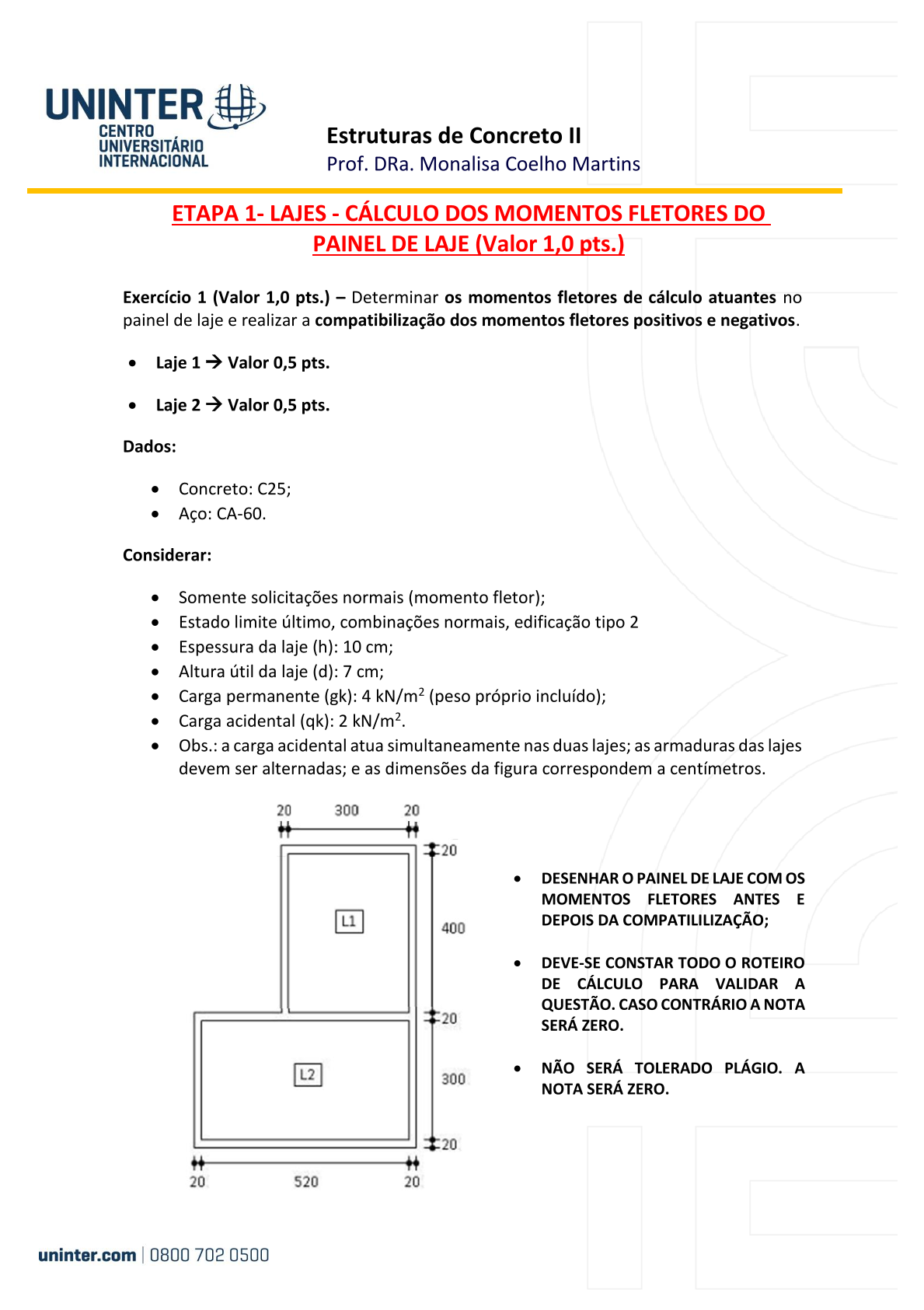

ETAPA 1 – LAJES – CÁLCULO DOS MOMENTOS FLETORES DO PAINEL DE LAJE (Valor 1,0 pt.)

Exercício 1 (Valor 1,0 pt.) – Determinar os momentos fletores de cálculo atuantes no painel de laje e realizar a compatibilização dos momentos fletores positivos e negativos.

• Laje 1 → Valor 0,5 pt.
• Laje 2 → Valor 0,5 pt.

Dados:

• Concreto: C25
• Aço: CA-60
• Somente solicitações normais (momento fletor)
• Estado limite último, combinações normais, edificação tipo 2
• Espessura da laje (h): 10 cm
• Altura útil da laje (d): 7 cm
• Carga permanente (gk): 4 kN/m² (peso próprio incluído)
• Carga acidental (qk): 2 kN/m²

Obs.:

• A carga acidental atua simultaneamente nas duas lajes.
• As armaduras das lajes devem ser alternadas.
• As dimensões da figura correspondem a centímetros.

Instruções:

1. Desenho do painel de laje: Desenhe o painel de laje com os momentos fletores antes e depois da compatibilização.
2. Roteiro de cálculo: O roteiro de cálculo deve estar presente para validar a questão. Caso contrário, a nota será zero.
3. Plágio: Não será tolerado plágio, e a nota será zero em caso de violação.

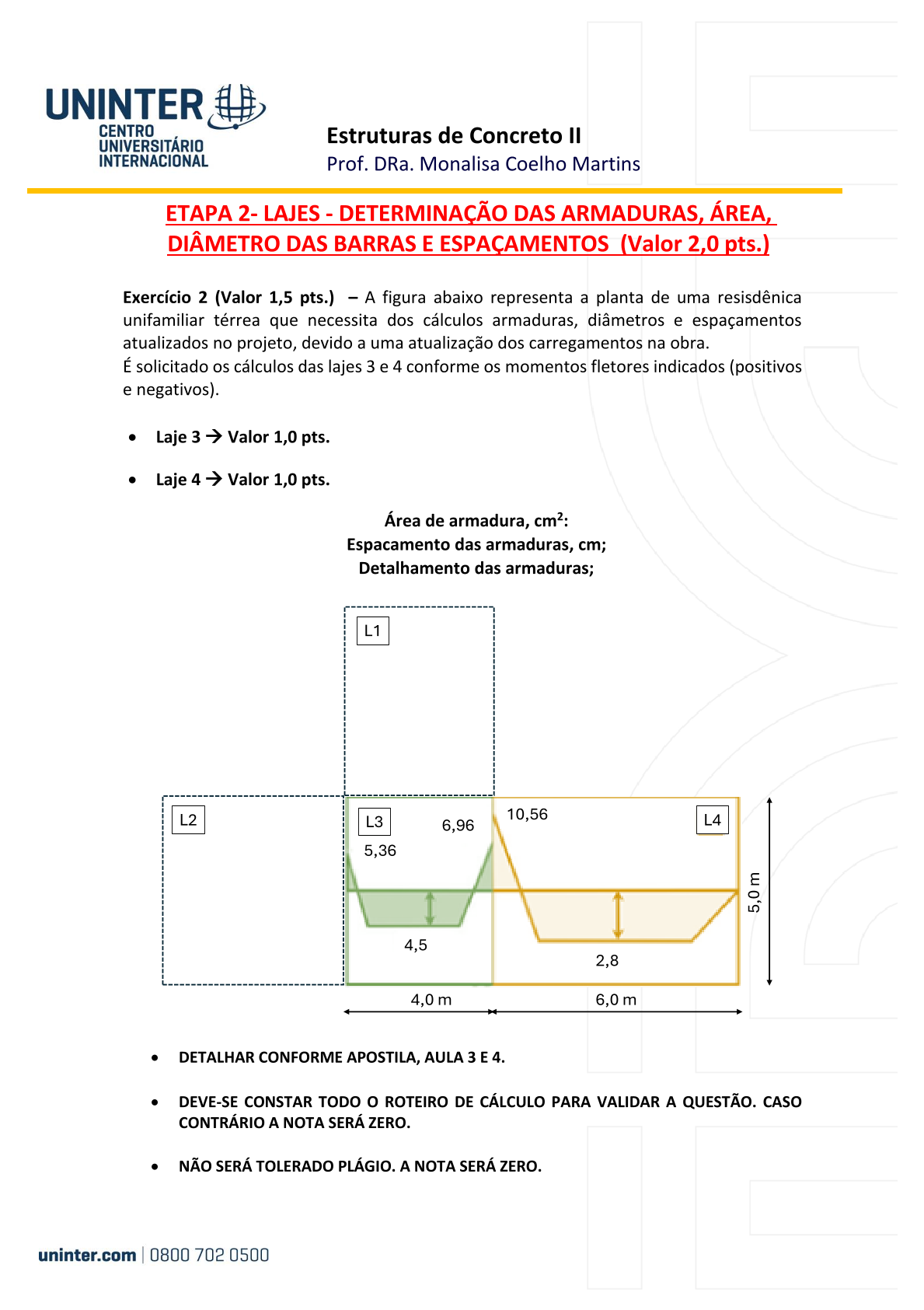

ETAPA 2 – LAJES – DETERMINAÇÃO DAS ARMADURAS, ÁREA, DIÂMETRO DAS BARRAS E ESPAÇAMENTOS (Valor 2,0 pts.)

Exercício 2 (Valor 1,5 pts.) – A figura abaixo representa a planta de uma residência unifamiliar térrea que necessita dos cálculos das armaduras, diâmetros e espaçamentos atualizados no projeto devido a uma atualização dos carregamentos na obra.
É solicitado os cálculos das lajes 3 e 4 conforme os momentos fletores indicados (positivos e negativos).

• Laje 3 → Valor 1,0 pt.
• Laje 4 → Valor 1,0 pt.

Requisitos:

• Área de armadura, cm²
• Espaçamento das armaduras, cm
• Detalhamento das armaduras

Instruções:

1. Detalhamento: Detalhe conforme a apostila, aulas 3 e 4.
2. Roteiro de cálculo: O roteiro de cálculo deve estar presente para validar a questão. Caso contrário, a nota será zero.
3. Plágio: Não será tolerado plágio, e a nota será zero em caso de violação.

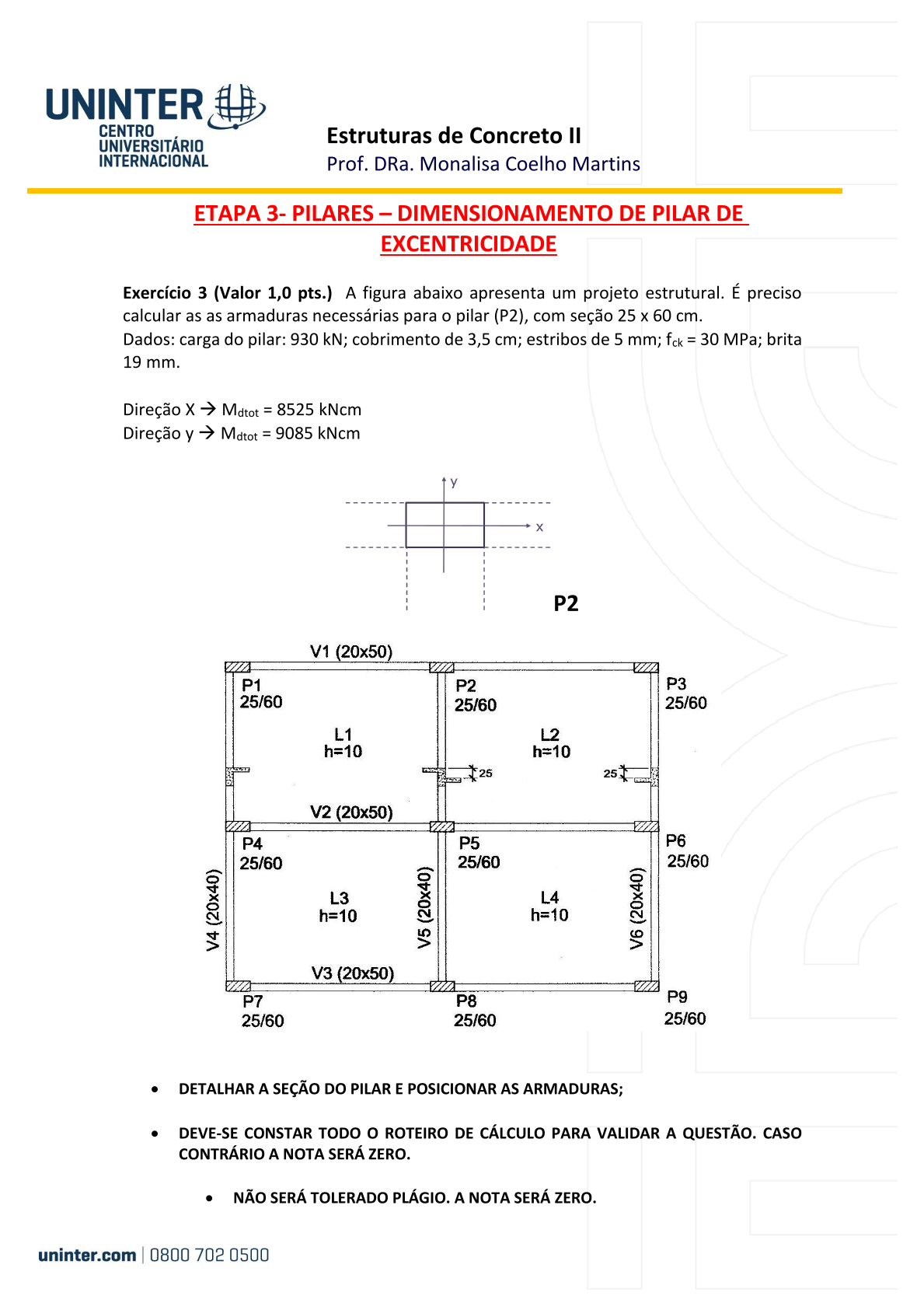

ETAPA 3 – PILARES – DIMENSIONAMENTO DE PILAR DE EXCENTRICIDADE (Valor 1,0 pt.)

Exercício 3 (Valor 1,0 pt.) – A figura abaixo apresenta um projeto estrutural. É preciso calcular as armaduras necessárias para o pilar (P2), com seção 25 x 60 cm.

Dados:

• Carga do pilar: 930 kN
• Cobrimento de 3,5 cm
• Espessura dos estribos: 5 mm
• fck = 30 MPa
• Brita: 19 mm
• Direção X → Mdtot = 8525 kN.cm
• Direção Y → Mdtot = 9085 kN.cm

Instruções:

1. Detalhamento da seção do pilar: Detalhe a seção do pilar e posicione as armaduras.
2. Roteiro de cálculo: O roteiro de cálculo deve estar presente para validar a questão. Caso contrário, a nota será zero.
3. Plágio: Não será tolerado plágio, e a nota será zero em caso de violação.

Observações Finais:

• Lembre-se de seguir rigorosamente as orientações quanto à formatação e conteúdo das respostas.
• O plágio será severamente penalizado.
• Certifique-se de entregar todos os cálculos detalhados e a imagem com a devida identificação.

Boa sorte com seu trabalho!
